FRANÇAIS
DEBLOCAGE DE L’INTERNE
Pour débloquer l’automatisme ça suffit tirer la poignée vers le bas.
 ATTENTION: ne pas utiliser le poignée avec le fil pour
ouvrir la porte. Il est interdit d'accrocher objet au cordonnet de
déblocage.

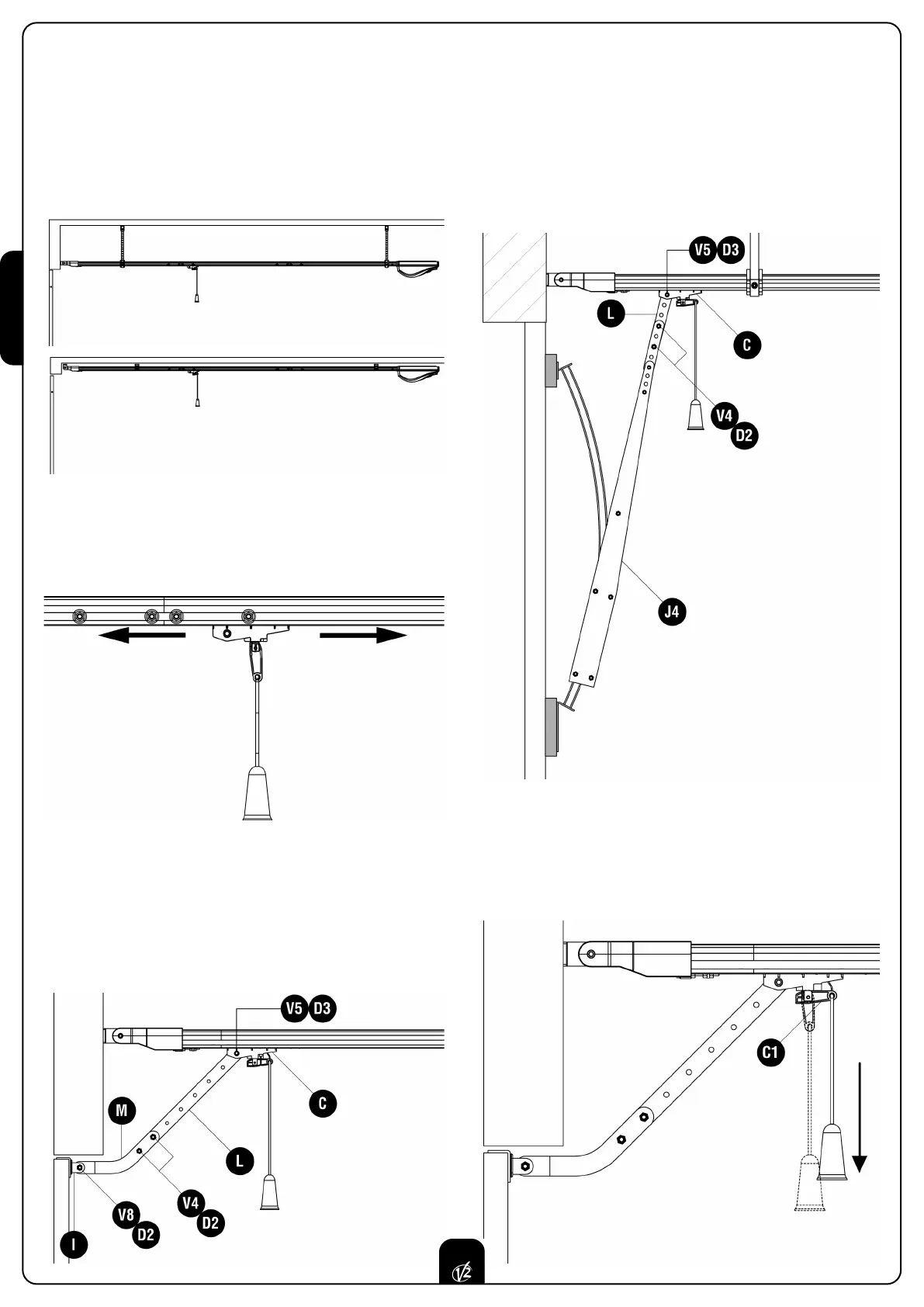

2.5 Seulement pour portes sectionnelles et basculantes à
ressort
Fixer la plaque de butée I sur la partie supérieure de la
porte en respectant les points tracés à l’avance.
Raccorder la plaque de butée I et la barre percée L à
travers le bras courbé M en utilisant 2 boulons V4,
1 boulon V8 et 3 écrous D2.
Raccorder la barre percée L au chariot de tirage C en
utilisant une vis V5 et un écrous D3.
2.4 En suivant les points tracés à l’avance sur le plafond,
localiser les points de fixation pour les supports E ou
l’étrier P, percer et, en utilisant des goujons appropriés au
plafond (ø 8 mm min.), fixer l'automation.
 ATTENTION : Respecter les quotas données dans le
paragraphe LIMITES D'EMPLOI à page 40. IL EST INTERDIT
d'accrocher objets ou poids au profilés ou au moteur.
2.6 Pour portes basculantes à contrepoids
Fixer le bras courbé J4 sur la partie supérieure de la porte
en suivant les points tracés à l’avance.
Les deux plaques d'ancrage (inférieure et supérieure) du
bras courbé J4 doivent être au même niveau, autrement
ajouter un épaisseur.
Joindre la barre percée L à la barre percée du bras courbé
en utilisant 2 boulons V4 et 2 écrous D2.
Raccorder la barre percée L au chariot de tirage C en
utilisant une vis V5 et un écrous D3.
 ATTENTION : débloquer le chariot de tirage et
contrôler qu'il glisse librement sur le longueur du guide.
Eliminer tout friction avant de procéder avec le phase de
montage suivante.
