FRANÇAIS

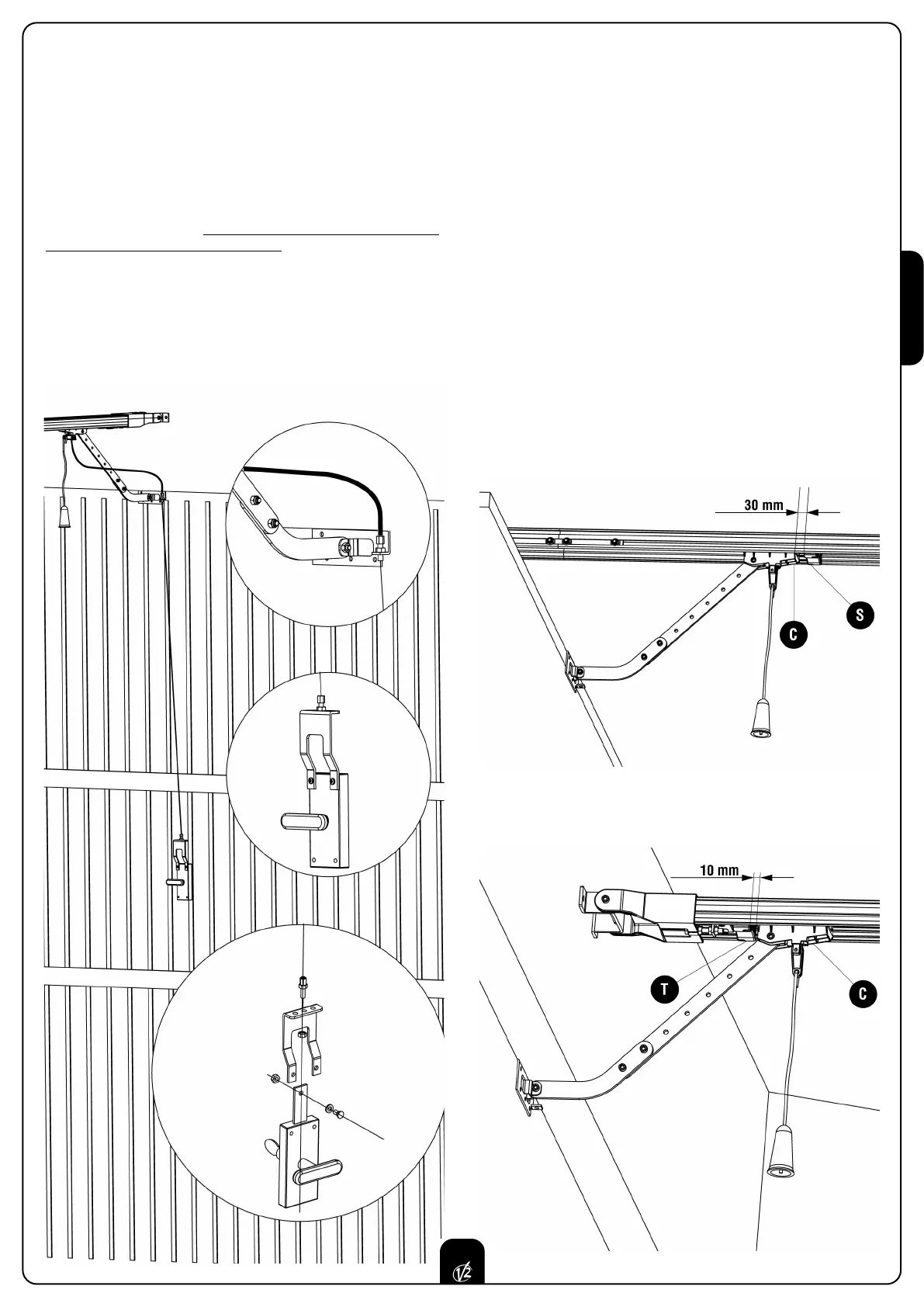

DEBLOCAGE DE L’EXTERNE
P
our débloquer l’automatisme de l’externe il faut installer le kit de
déblocage (cod. J5)
• Insérer le fil métallique dans le trous du chariot de guidage.
• Insérer la gaine sur le fil et monter les elements qui restent
d
u kit.
• Tendre le fil et le fixer à travers de la vis de fixage en façon
de permettre le déblocage complet de l’automatisme.
U
ne fois installé ça suffit tourner la poignée de la porte pour
débloquer l’automatisme; remettre la poignée de la porte dans sa
position initiale avant d'ouvrir la porte.
A
TTENTION :
• Installer la poignée de déblocage à une hauteur
inférieure à 1,8m de terre
• Utiliser le déblocage manuel avec attention : si
déséquilibrée, la porte pourrait tomber
RETABLISSEMENT DE L'AUTOMATISME
P
our rétablir l'automatisme proceder de façon suivante:
• Reporter le levier de deblocage C1 dans la position initale.
• Actionner le moteur avec un commande de START: le curseur
accrochera automatiquement le chariot de traction en
r
etablissant l'automatisme.
POSITION ET FIXAGE DES BUTEES
MECANIQUES
 ATTENTION: positionner et fixer correctement les
butées mécaniques est fondamental pour un correct
fonctionnement de l'automation, pourtant suivre avec
attention les points suivants.
1. Débloquer l'automation et ouvrir complètement la porte.
2. Positionner la butée mécanique S en correspondance du
m
aximum point d'ouverture de la porte et fixer solidement
les deux grains G1.
ATTENTION: Pendant le normal fonctionnement, la porte
s'arretera à environ 30 mm de la butéé mécanique d'ouverture.
3. Fermer complètement la porte et positionner la butée
mécanique de fermeture T à 1 cm de distance du chariot de
tirage C et fixer solidement le deux grains G1.
