PORTUGUÊS
86
São configurados automaticamente os seguintes parâmetros de
funcionamento:
MEMORIZAÇÃO DE UM TRANSMISSOR
MEDIANTE BOTÃO P1
• Carregar no botão externo P1 durante 5s, a luz de cortesia
pisca 1 vez e fica acesa.
• Soltar a tecla P1 e carregar na tecla do transmissor a ser
memorizado dentro de 5s, a luz de cortesia pisca 1 vez e
espera nova transmissão durante 5s.
• A luz se apaga 5s após a última transmissão, o quadro está
pronto para ser accionado.
ALTERAR PARÂMETROS DE
FUNCIONAMENTO
É possível alterar os parâmetros do quadro utilizando um
transmissor de 4 teclas presente na memória. A cada tecla
corresponde uma regulação:
ATENÇÃO: a alteração dos parâmetros deve ser
efectuada SEMPRE com a porta fechada.
PRGBCT
Quadro de comandos para porta basculante
O quadro acciona um motor de escova a baixa tensão (24 Vdc),
para a automação de portas seccionais e basculantes.
Características principais:
• Alimentador switching 140W
• Saídas: 24VDC para acessórios, intermitência 24VDC
(2 Hz), lâmpada indicadora 24VDC, alimentação TX célula
fotoeléctrica, luz de cortesia (230V-25W / 120V-15W)
• Ingressos: START, STOP, CÉLULA FOTOELÉCTRICA,
DADOS (VRD), COSTA DE SEGURANÇA (CMS).
• Encoder incorporado.
• Receptor 433 MHz super heteródino incorporado.
• Aprendizagem rádio à distância, possibilidade de memorizar
a
té 83 códigos diferentes.
• Limpeza total dos códigos em memória.
• Teste para detectar a presença da célula fotoeléctrica: sem
célula fotoeléctrica funciona apenas com lógica PASSO a
P
ASSO, com célula fotoeléctrica conectada funciona
também com lógica automática.
• Ciclo automático de aprendizagem dos tempos de trabalho.
• Controlo amperimétrico para evitar esmagamentos.
• Abrandamento.
APRENDIZAGEM AUTOMÁTICA
Durante a aprendizagem automática o quadro memoriza o tempo
de abertura/fechadura e a presença da célula fotoeléctrica.
ATENÇÃO: durante o ciclo de aprendizagem automática
todos os comandos externos, os dispositivos de segurança e os
níveis amperimétricos não são percebidos.
Se o motor ainda não foi activado e, consequentemente, a
correia encontra-se ainda completamente recolhida, abrir
completamente a porta e proceder com o ponto 1.
Se, ao contrário, o motor já foi activado antes de ter
efectuado a fase de auto-aprendizagem, e a correia já percorreu
uma parte do perfilado, carregar na tecla P1 até posicionar a
porta em aproximadamente metade da sua carreira e proceder
com o ponto 1.

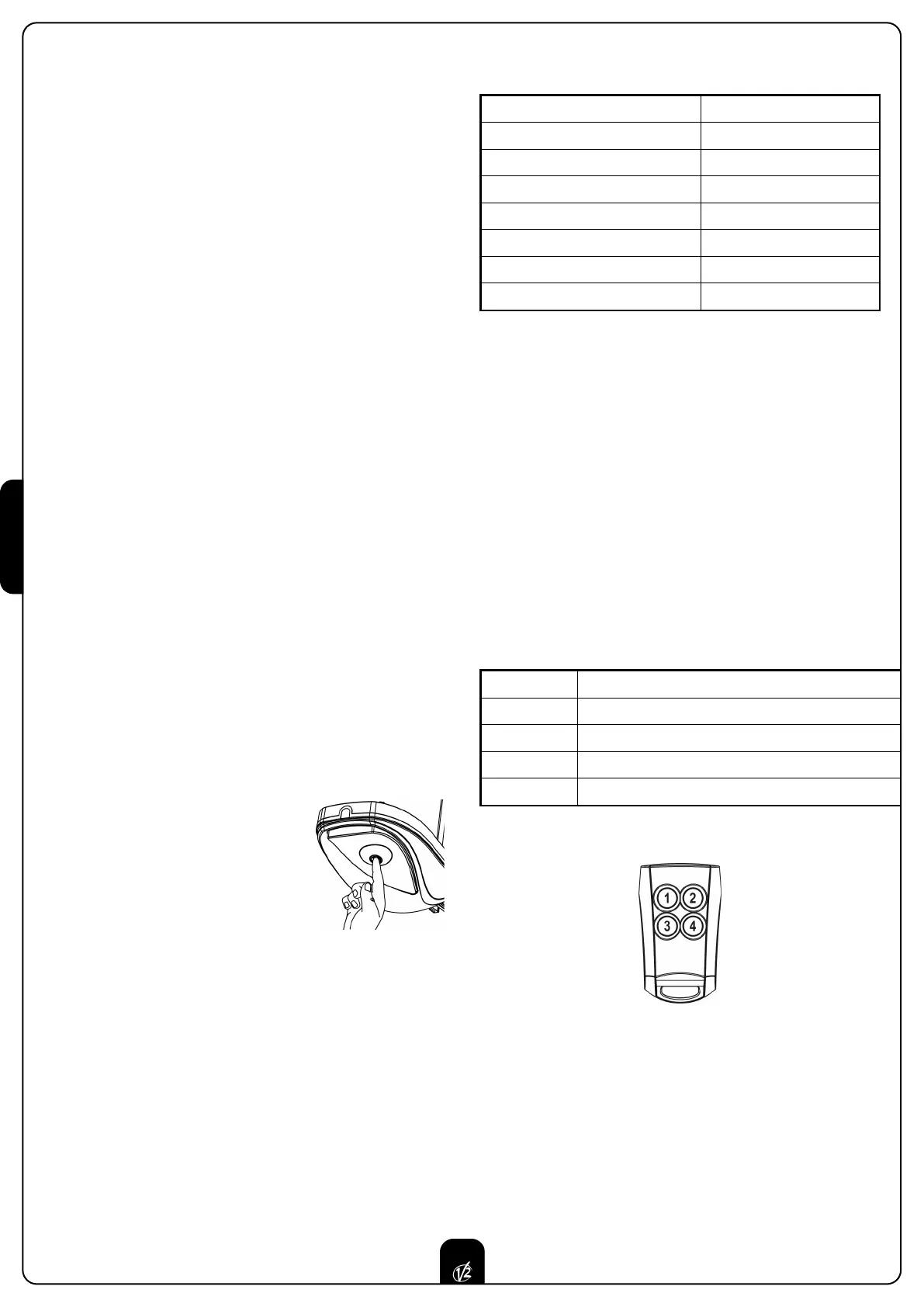

1. Carregar na tecla P1 durante 10s até
se apagar a luz de cortesia (não é de
se considerar a piscada que ocorre
após 5 segundos).
2. Soltar a tecla P1: a luz de cortesia se acende e o motor se
move em fechadura até encontrar a paragem de fechadura;
a luz de cortesia se apaga por 2s.
3. A luz de cortesia se reacende e o motor se move em
abertura até encontrar a paragem de abertura; a luz de
cortesia se apaga por 2 segundos. Carregando na tecla P1
antes que o motor alcance a paragem, a central memoriza
este ponto como paragem de abertura.
4. A luz de cortesia se reacende e o motor se move em
fechadura até alcançar a paragem de fechadura.
Terminado o ciclo de aprendizagem automático a central está
pronta para o funcionamento.
Amperimétrico Nível 2
Lógica de funcionamento PASSO a PASSO
Abrandamento OFF
Intermitência OFF
Lâmpada indicadora OFF
Pré intermitência OFF
Teste células fotoeléctricas OFF
Impulso final em fechadura ON
TECLA 1: Amperimétrica
TECLA 2: Lógica de funcionamento
TECLA 3: Abrandamento, intermitência e lâmpada indicadora
TECLA 4: Pré intermitência e teste células fotoeléctricas
TECLA 3+4: Impulso final em fechadura
