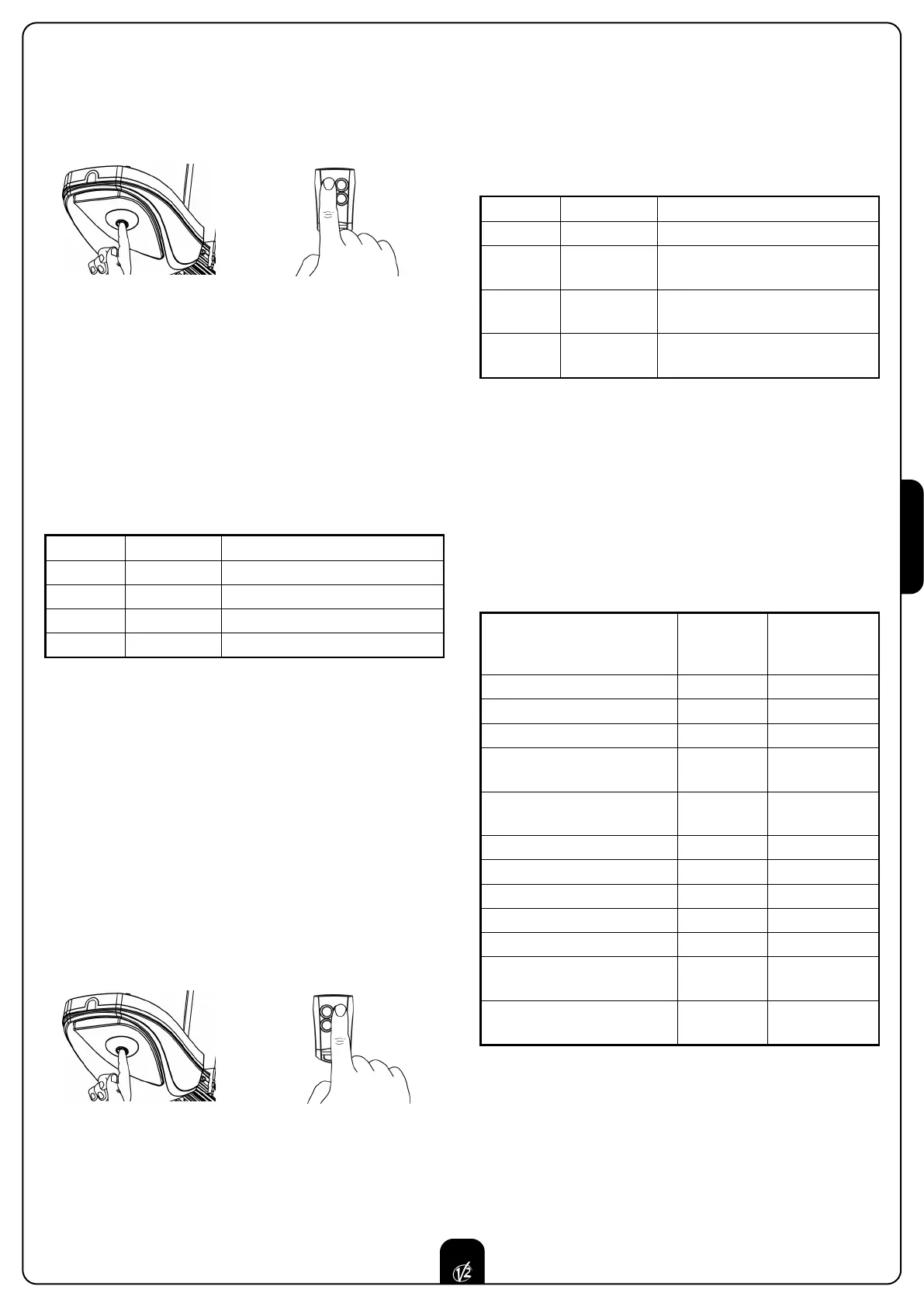

PORTUGUÊS
87
A
MPERIMÉTRICO
Para alterar o nível de amperimétrica proceder da seguinte forma:
1. Carregar na tecla P1 durante 5s (luz acesa) e
c
ontemporaneamente transmitir com a tecla 1 do
transmissor (a transmissão deve ser de pelo menos 3s).
2. Quando a luz de cortesia se apagar, interromper a
transmissão e soltar P1.
3. Após 2s a luz visualiza o parâmetro configurado com o
respectivo número de piscadas. VER TABELA.
4. A luz se apaga por 2s. e se reacende então por 5s à espera
de uma transmissão.
5. Transmitir (dentro de 5s) com a tecla desejada com base na
TABELA.
6. A luz se apaga por 2s e visualiza então o novo parâmetro
configurado com o respectivo número de piscadas.
Para eventuais correcções dos parâmetros configurados repetir o
processo desde o ponto 1.
LÓGICA DE FUNCIONAMENTO
Para alterar a lógica de funcionamento proceder da seguinte
forma:
ATENÇÃO: Se a célula fotoeléctrica estiver conectada é
possível seleccionar a lógica de funcionamento automática;
se não estiver conectada só funcionará com lógica PASSO a
PASSO. O TX da célula fotoeléctrica deve estar conectado
nos bornes próprios para o teste funcional 10 e 5.
1. Carregar na tecla P1 durante 5s (luz acesa) e
contemporaneamente transmitir com a tecla 2 do
transmissor (a transmissão deve ser de pelo menos 3s).
2. Quando a luz de cortesia se apagar, interromper a
transmissão e soltar P1.
3. Após 2s a luz visualiza o parâmetro configurado com o
respectivo número de piscadas. VER TABELA.
+
Tecla 1
5 seg.
TECLA TX N°PISCADAS DESCRIÇÃO
Tecla 1 1 Nível 1: Portas leves
Tecla 2 2 Nível 2: Portas médio/leves
Tecla 3 3 Nível 3: Portas médias/pesadas
Tecla 4 4 Nível 4: Portas pesadas
4. A luz se apaga por 2s. e se reacende então por 5s à espera
de uma transmissão.
5. Transmitir (dentro de 5s) com a tecla desejada com base na
TABELA.
6. A luz se apaga por 2s e visualiza então o novo parâmetro
configurado com o respectivo número de piscadas.
Para eventuais correcções dos parâmetros configurados repetir o
processo desde o ponto 1.
LÓGICA PASSO a PASSO
A lógica PASSO a PASSO permite o funcionamento cíclico
ABRE - PÁRA - FECHA - PÁRA - ABRE
LÓGICA AUTOMÁTICA
A lógica automática permite a fechadura automática da porta
após um tempo programável.
+
Tecla 2
5 seg.
TECLA TX N°PISCADAS DESCRIÇÃO
Tecla 1 1 Lógica PASSO a PASSO
Tecla 2 2
Lógica Automática
T
empo de pausa = 30 segundos
Tecla 3 3
Lógica Automática
T
empo de pausa = 1,5 minutos
Tecla 4 4
L
ógica Automática
Tempo de pausa = 3 minutos
FUNCIONAMENTO
LÓGICA
PASSO a
PASSO
LÓGICA
AUTOMÁTICA
Start em abertura
PARADA NÃO PERCEBIDO
Start em fechadura
PARADA INVERTE
Start em pausa
- FECHA
Célula fotoeléctrica em
abertura
NÃO
PERCEBIDO
NÃO PERCEBIDO
Célula fotoeléctrica em
fechadura
INVERTE INVERTE
Célula fotoeléctrica em pausa
- Recarrega T.PAUSA
Amperimétrica em abertura
PARADA PARADA
Amperimétrica em fechadura
INVERTE INVERTE
Stop em abertura
PARADA PARADA
Stop em fechadura
PARADA PARARA
Costa de segurança em
abertura
INVERTE 3 seg INVERTE 3 seg
Costa de segurança em
fechadura
INVERTE INVERTE
