Maniement
Changement des tambours 6.27
155
[fr] | 09/2022 | 5100061327 | RTLx-SC3 | Notice d’utilisation
dessous.
Remarque: En alignant les orifices de montage, assurez-vous que les
ergots de pied mouton sur le tambour et son extension sont décalés
entre eux.
4. Arrimez l'extension de tambour avec trois vis M16 x 80 (6) aux empla-
cements illustrés dans les vues A et B ci-dessous. Serrez à 167Nm
(123ft. lbs.).
wc_gr009890
A B
4
5
6
6
6
6
4
4
4

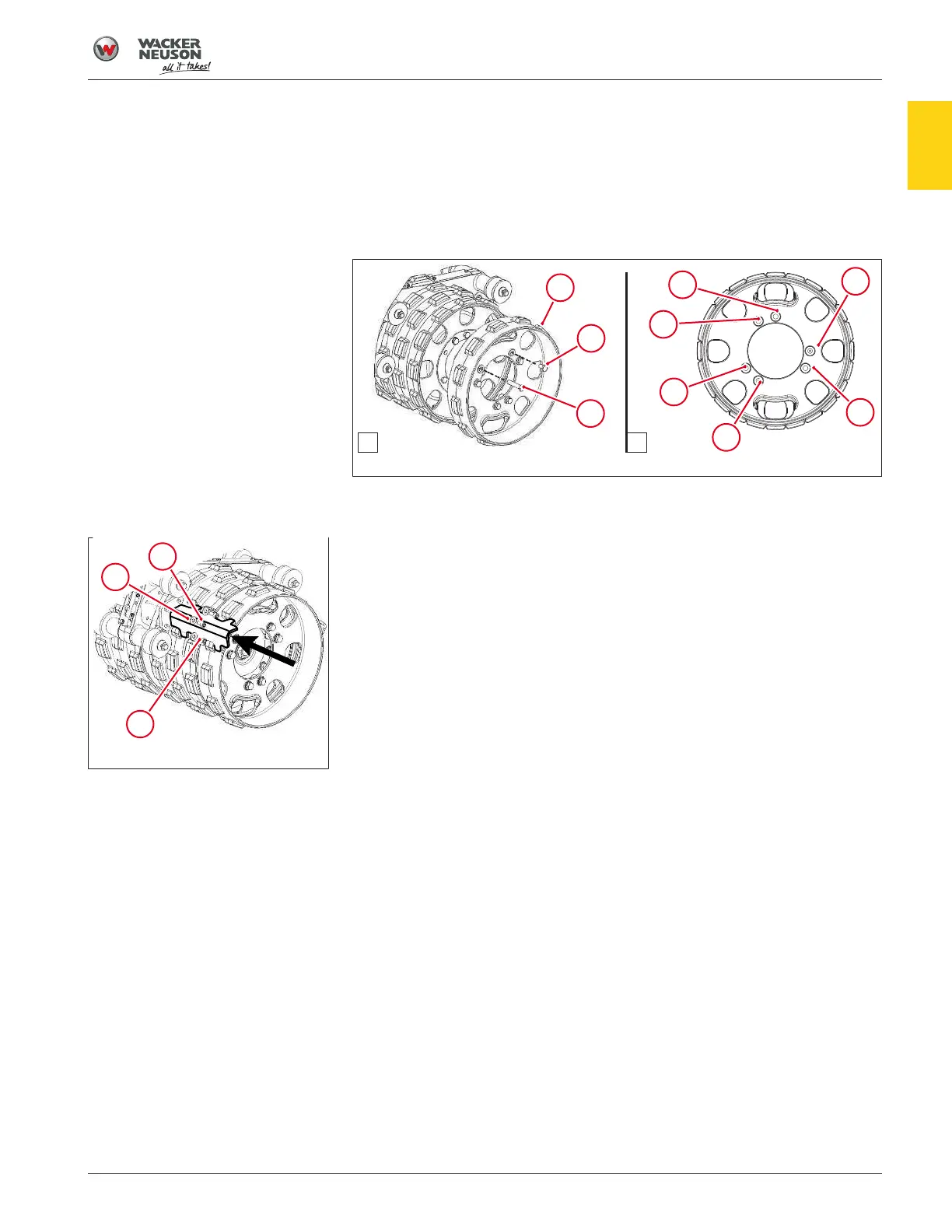

Fig.80: Arrimage d'extension de tambour
5. Rangez les trois vis M16 x 25 dans les orifices bouche-trous filetés
comme illustré.
wc_gr009892
2
3
7
Fig.81: Racleur large
6. Installez le racleur large (7) avec les vis et rondelles de l'étape 1. Ser-
rez les vis à 98Nm (72ft. lbs.).
7. Répétez la procédure d'installation sur le tambour arrière en commen-
çant par l'étape 1.
6.27.2 Dépôt des extensions de tambour
Exigences
• Moteur arrêté et machine fraiche au toucher
• Outils manuels de mesure (douilles, clés, etc.)
• Clé de serrage
• Racleuses étroites
• Loctite 243 ou équivalent
