Maniement
6.27 Changement des tambours
156
Notice d’utilisation | RTLx-SC3 | 5100061327 | 09/2022 | [fr]
wc_gr010670
12 3

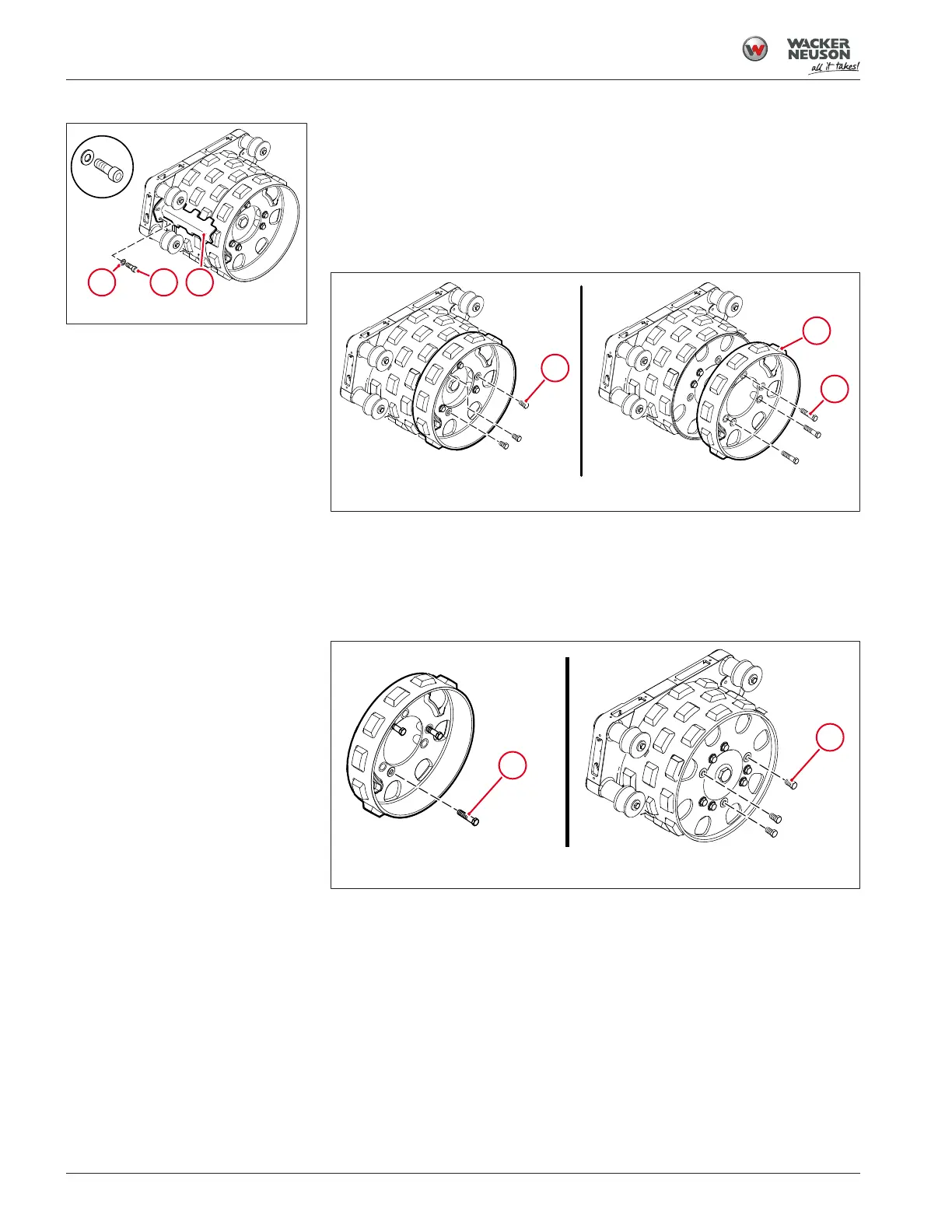

Fig.82: Racleur large
Procédure
1. Si un racleur étroit est installé, passez à l'étape 2. Si un racleur large
est installé, retirez les trois vis (1) et rondelles (2) puis le racleur large
(3). Conservez les trois vis et rondelles pour l'installation du racleur
étroit décrite à la fin de cette procédure.
2. Retirez les trois vis M16 x 25 (4).
wc_gr010666
M16x25 M16x80
4
5
6
Fig.83: Retrait des vis
3. Retirez les trois vis M16 x 80 (5) et l'extension de tambour (6).
4. Installez les trois vis M16 x 80 (5) dans les orifices filetés sur l'exten-
sion de tambour. Utilisez les orifices où les trois vis M16 x 25 (4)
étaient installées. Rangez au stockage les extensions de tambour,
avec les vis installées, pour une utilisation future.
M16x25
wc_gr010671
M16x80
5
4
Fig.84: Installation des vis
5. Installez les trois vis M16 x 25 (4) sur le tambour aux emplacements
illustrés. Enduisez les vis de Loctite 243, ou un équivalent, et serrez-
les à 210Nm (155ft. lbs.).
