28 PB0379:m-505atex-de-04
14.2 505L: Einbau eines High-flow-Elements
Hinweis: Bei der Verwendung von 9,6-mm-Pumpsil-Schlauchelementen werden die besten Ergebnisse
mit einem High-flow-Element erzielt: Artikelnummer 913.AH96.K24. Die Schlauchklemme wird benötigt,
um das Element auf der Einlassseite des Pumpenkopfs zu befestigen.

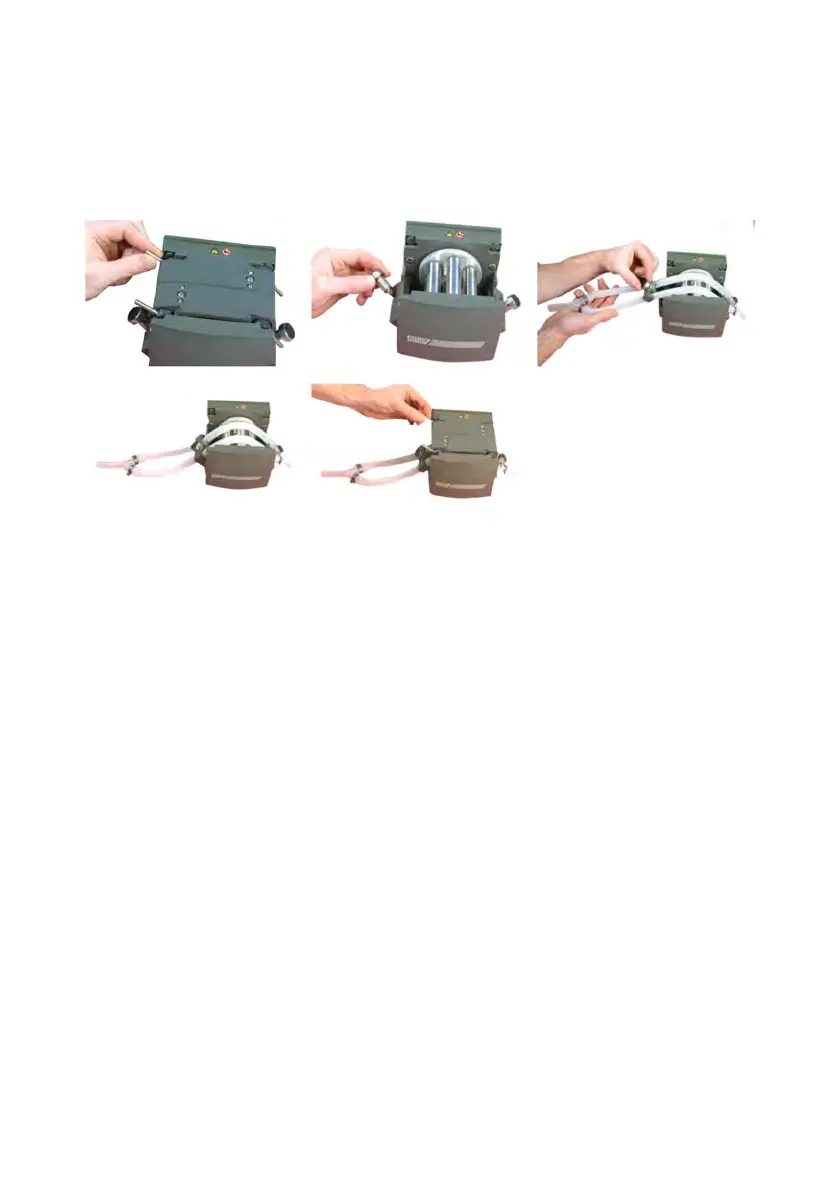

Wenn ein High-flow-Element mit einem Innendurchmesser von 9,6 mm verwendet wird:
l Klappen Sie die beiden Spannhebel auf den Seiten des Pumpenkopfs nach oben und nehmen Sie
das Schlauchbett heraus.
l Entfernen Sie den Pilzkopf- Haltestift auf der Einlassseite des Pumpenkopfs, indem Sie ihn eine
Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann herausziehen. Entfernen Sie jedoch
nichtden Haltestift auf der Auslassseite.
l Legen Sie das Element quer über den Rotor, sodass der kleinere Y-Schlauchverbinder über dem
Haltestift auf der Auslassseite liegt.
l Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des passenden Schlauchs
gekennzeichnet. Ziehen Sie das Element straff und befestigen Sie es mit einer 9,6- mm-
Schlauchklemme auf der Einlassseite des Pumpenkopfs, indem Sie die Schlauchklemme in die
Bajonett-Verriegelung einsetzen, in der sich vorher der Pilzkopf-Haltestift befand.
l Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die beiden Spannhebel nach
unten klappen.
l Stellen Sie sicher, dass das geflochtene Erdungskabel sowohl mit dem Schlauchbett als auch mit dem
Pumpenkopfgehäuse sicher verbunden ist.
