Watson-Marlow 505LA - Montering

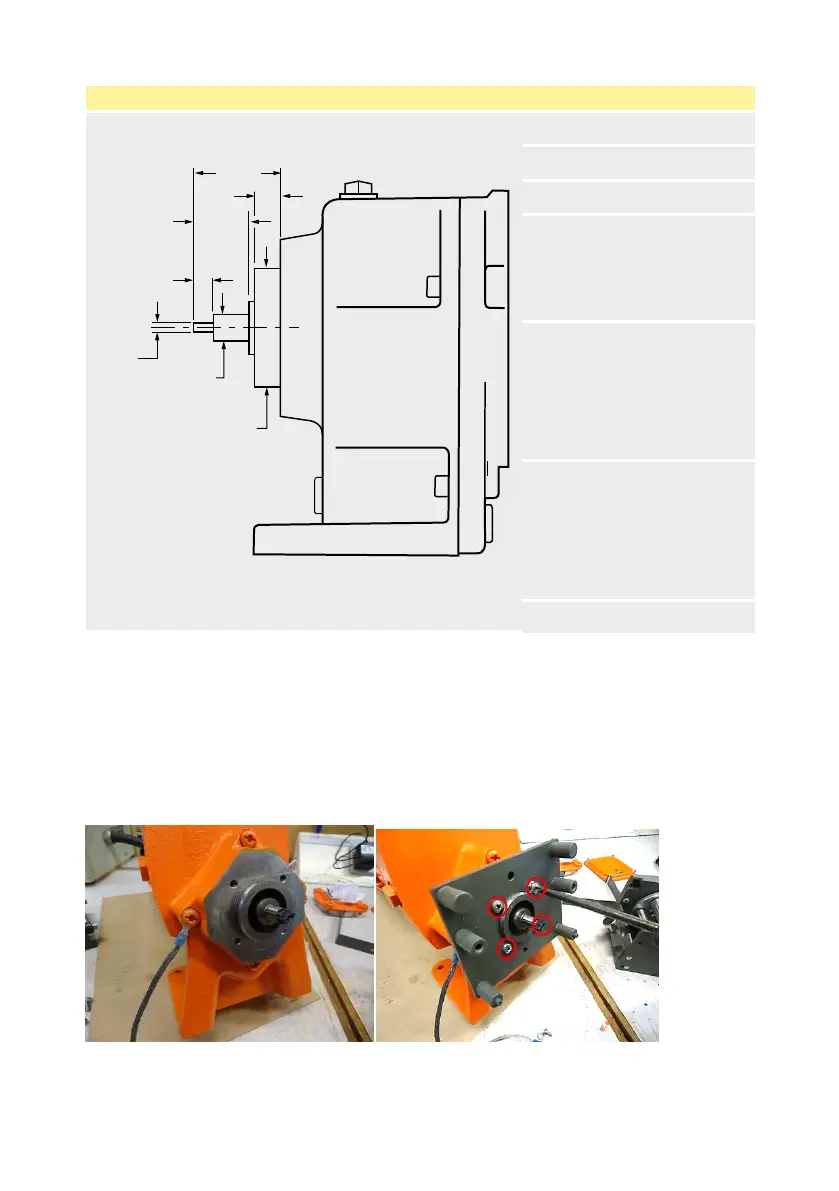

Drivflänsens och drivaxelns mått
C
G
A
B
D
E
F
A 33mm (1,30tum)
B 10mm (0,39tum)
C 21mm (0,83tum)
D
3,4mm (0,13tum)
[med toleransområde
max/min = 3,45mm till
3,35mm]
E
Ø10mm (0,39tum) k6
[ISO-mellanpassning
(tryck), dia.
toleransområde
max/min mm = 10,010 till
10,001]
F
Ø 45mm (1,77tum) h6
[ISO-spelpassning
(styrning),
toleransområde
max/min mm = 45,000 till
44,984]
G 7mm (0,28tum)
8.2 Montering
Montera adaptern för kompaktkopplat 505L-pumphuvud
l Säkerställ att drivenhets-/motorflänsens monteringsgängor är fria från smutsoch olja
l Placera adaptern över drivaxeln och styrklacken.
l Rikta in adaptern horisontellt/vertikalt så att de fyra styrhålen är i linje med de gängade hålen i
växellådan.
l Säkra 505-adaptern till drivenheten med de fyra medföjande låsskruvarna med hjälp av en lämplig
nr 2 Pozidrive-skruvmejsel.
PB0379:m-505atex-sv-04 13
