14 505L: zakładanie węża
Instrukcje zakładania ża podane z uwzględnieniem trzech możliwych metod pracy głowicy pompy
505L.
W większości funkcji dozowania i dowolnej innej funkcji wymagacej minimalnego pulsowania wskazane
jest użycie dwukanałowych elementów żowych z silikonu Watson- Marlow. one fabrycznie
uformowane z poprawną długością i scalają dwa niezsynchronizowane przepływy w jeden stabilny
wypływ. Elementy te mocowane są na bagnetowych korkach ustalających dostarczanych wraz z głowicą
pompy.
W pewnych warunkach korzystne może b poprowadzenie dwóch osobnych węży wlotowych ze źródła
do głowicy pompy. Jest to wskazane zwłaszcza wtedy, gdy płyn jest bardzo lepki i wyspuje ograniczenie
natężenia przepływu w pojedynczym wężu wlotowym lub gdy pompa usytuowana jest daleko od
zbiornika źródłowego i pracuje z wysoką pdkością. W firmie Watson-Marlow można kupić zestaw
obejm ża do przymocowania podwójnych ży wlotowych (szczegółowych informacji udzielają lokalni
przedstawiciele Watson-Marlow).
505L może także służyć jako dwukanałowa, sześciorolkowa, precyzyjna głowica pompy z dwoma
ckowicie osobnymi żami. Zestaw obejm węża zawiera po dwa że do każdego odpowiedniego
rozmiaru ża, co umożliwia przymocowanie ży zarówno po stronie wlotowej, jak i ocznej. Naly
podkreśl, że w ten sposób nie następuje stabilizacja wynikająca ze scalenia dwóch
niezsynchronizowanych przepływów i mo wyspow niewielkie żnicy natężenia przepływu między
kanałami. żni można zminimalizować, stosując że ssawne i tłoczne tej samej długości.
14.1 505L: zakładanie dwukanałowych elementów wężowych

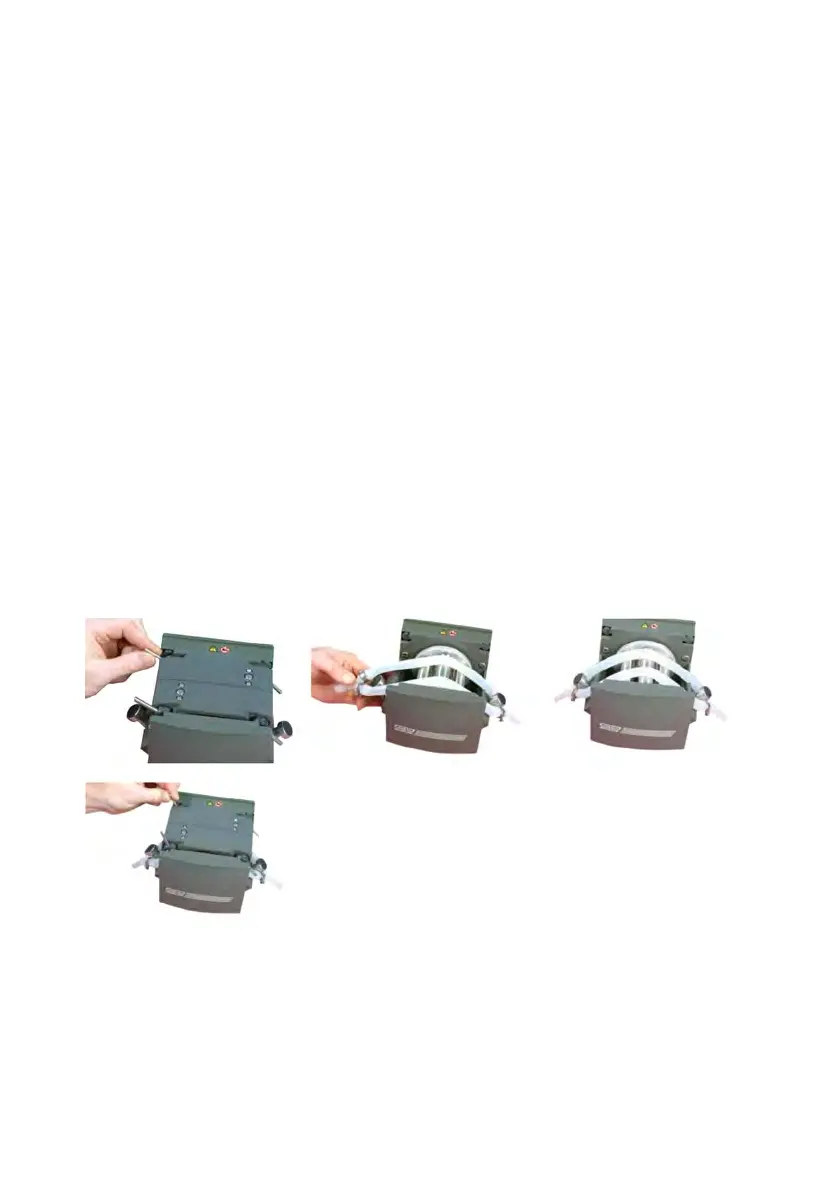

Jeśli zakładany jest standardowy element dowolnego rozmiaru:
l Podni dwie dźwignie po obu stronach głowicy pompy i wyjmij prowadnicę.
l Lekko rozcgnij element żowy i umić go nad korkami grzybkowymi po dowolnej stronie
głowicy pompy.
l Załóż z powrotem prowadnicę i przymocuj ją, zamykając dwie dźwignie.
l Uważaj, aby przewód uziemiający w oplocie podłączony zost mocno zawno do prowadnicy, jak i
korpusu głowicy pompy.
