14.2 505L: Montage d’un élément High-flow
Note : si vous utilisez les éléments Pumpsil 9,6mm, vous obtiendrez les meilleurs résultats avec un
élément High-flow: numéro de pièce 913.AH96.K24. La pince MNA0345A est nécessaire pour fixer
l’élément du côté aspiration de la tête de pompe.
Si vousutilisez un élément High-flow de 9,6mm:

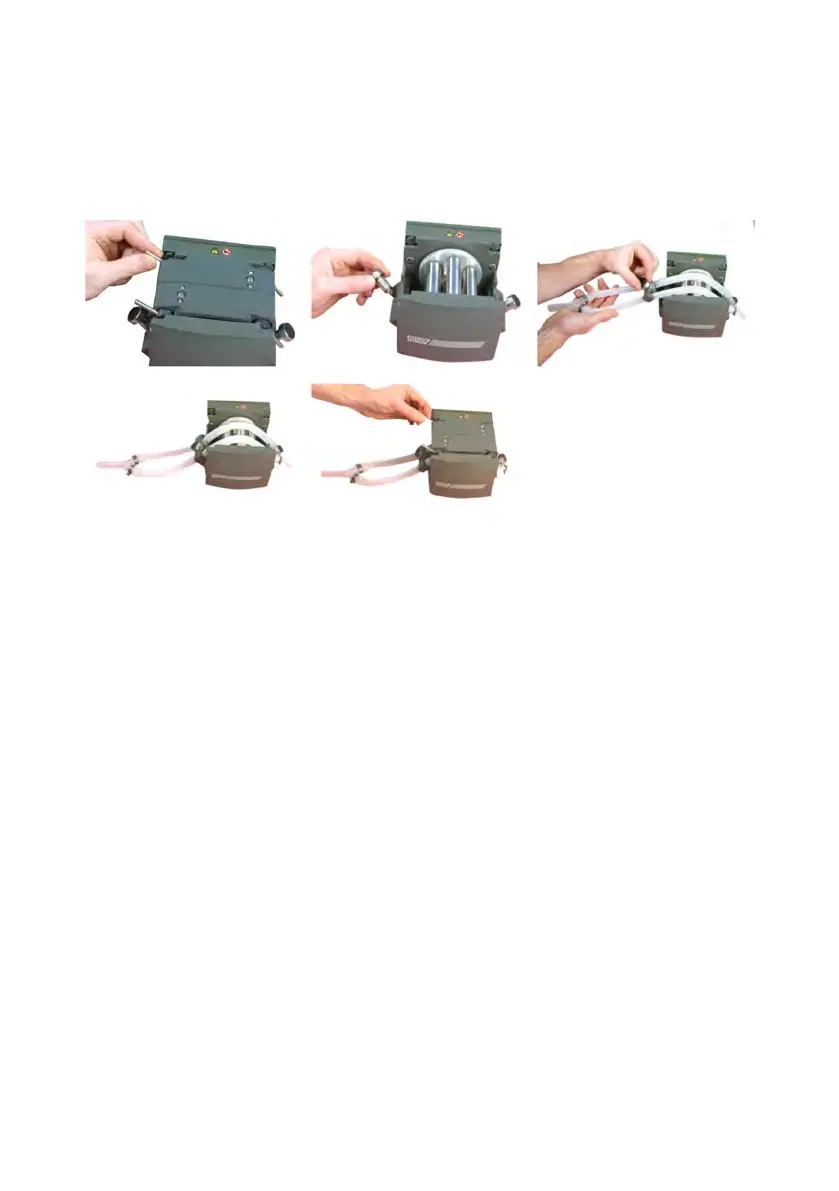

l Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.
l Enlevez la cheville en forme de champignon du côté aspiration de la pompe en la tournant d’un
quart de tour dans le sens anti-horaire puis en la retirant. N’enlevez pasla cheville côté refoulement.
l Mettre l’élément à plat en travers du rotor, le connecteur en Y le plus petit sur la cheville du bout côté
refoulement.
l Le diamètre intérieur est indiqué sur les pinces de maintien du tube. Tendez l’élément en le tirant et
fixez-le solidement avec une pince de 9,6mm côté aspiration de la tête de pompe, au moyen de la
fixation en forme de baïonnette précédemment utilisée pour la cheville champignon.
l Remplacez le stator et fixez-le en fermant lesdeux leviers.
l Assurez-vous que la tresse de mise à la terre est fermement reliée au stator et au corpsde la pompe.
PB0379:m-505atex-fr-04 27
