24 PB0379:m-505atex-pt-04
14 505L Instalação da mangueira
As instruções para instalação da mangueira são para os três métodos possíveis de uso de um cabeçote
505L.
Recomendamos o uso de elementos de mangueira de silicone em Y duplo da Watson-Marlow para a
maioria das distribuições e para todas as aplicações com pulsação mínima. Esses elementos são pré-
moldados no tamanho correto e combinam duas vazões defasadasem uma única saída uniforme. Além
disso, eles se encaixam nos fixadorestipo baioneta fornecidoscom o cabeçote.
Em certas circunstâncias, pode ser útil usar duas mangueiras entre a alimentação e o cabeçote, como
quando o fluido é particularmente viscoso e a mangueira restringe sua vazão ou quando a bomba está
funcionando em alta velocidade e distante do reservatório do fluido. Há um conjunto de presilhas
disponível na Watson-Marlow (contate o representante local) específico para prender duas mangueiras
de sucção com segurança.
O 505L também pode ser usado como cabeçote de precisão com dois canais e seis roletes, com duas
mangueiras totalmente separadas. O conjunto contém duas presilhas para cada tamanho adequado de
mangueiras, permitindo que tanto o lado de sucção quanto de distribuição sejam devidamente presos.
Deve-se observar que com essa configuração, não há o benefício da uniformidade da vazão, criada pela
combinação das duas vazões defasadas, e podem ocorrer ligeiras variações entre as vazões dos canais.
Manter o mesmo tamanho das mangueirasde sucção e distribuição minimiza essa variação.

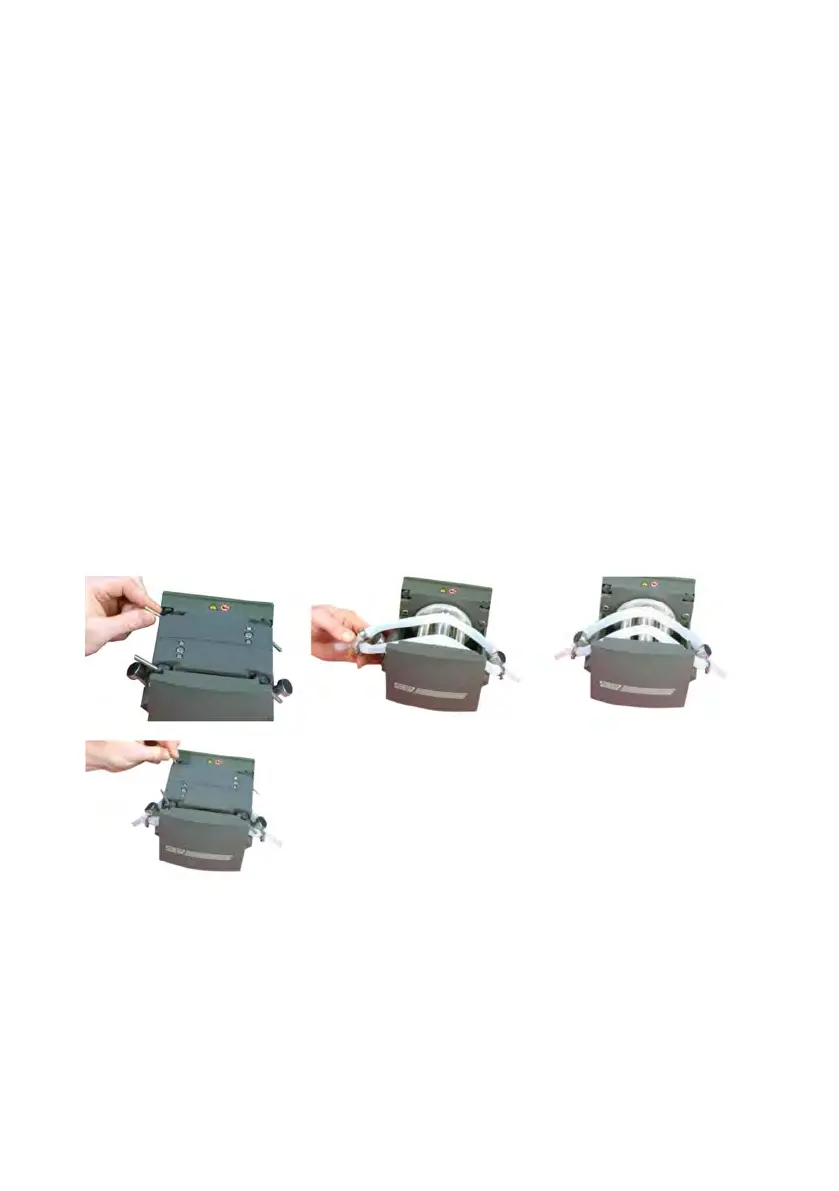

14.1 505L: Instalação de elementos de mangueira com duplo Y
Caso use um elemento padrão de qualquer tamanho:
l Levante os dois puxadoresem cada lado do cabeçote e remova a pista.
l Estique levemente o elemento de mangueira e posicione-o em torno dos pinos tipo cogumelo em
ambos os lados do cabeçote.
l Substitua a pista e prenda-a fechando os doispuxadores.
l Verifique se o terminal de aterramento trançado está devidamente conectado à pista e ao corpo do
cabeçote.
