Watson-Marlow 505LA - 505 L： 安装高流量单元

14.2 505L：安装高流量单元
注意：使 用 Pumpsil 9.6mm 单 元时，从高流量 单元 元件可获得 最佳 效果：零件号 913.AH96.K24。需 要使
用卡箍将单元固定在泵头的入口侧。

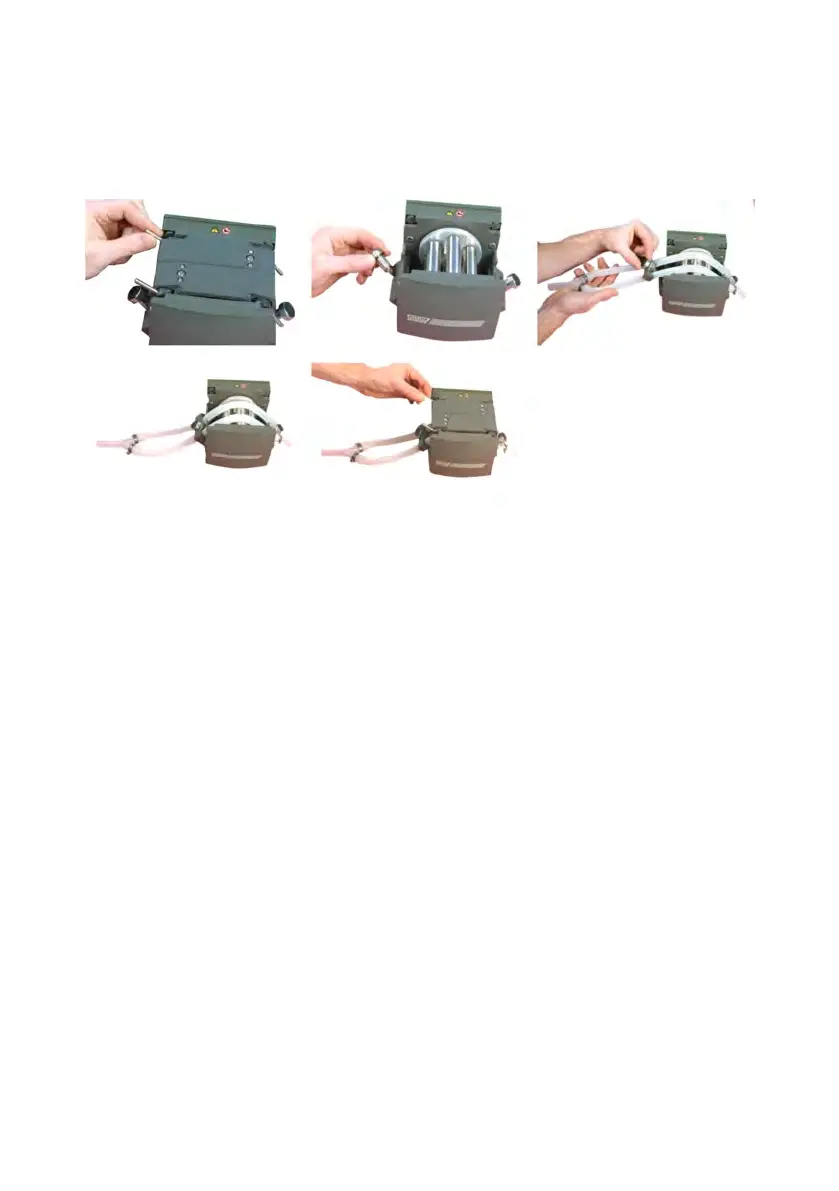

如果使用 9.6mm 高流量单元：
l 提起泵头两侧的两个杆，然后拆下轨道。
l 逆时针旋转四分之一圈，然后将其抽出，以便拆下泵入口侧的蘑菇钉。请勿拆下出口侧的钉。
l 将单元放在转子上，较小的 Y 接头位于出口侧的端钉上。
l 管夹上标有其所需软管的标称孔径。使用之前用于蘑菇钉的卡口式固定装置拉紧单元，并用 9.6mm
的卡箍将其牢固地固定在泵头的入口侧。
l 装回轨道并通过合上两个杆将其固定。
l 确保编织接地线牢固连接到轨道和泵头壳体。
PB0379:m-505atex-zh-04 23
