14.2 505L: 高流量エレメントの取り付け
注: Pumpsil 9.6mmエレメント を使用する際は、高流量エレメント: 部品番号913.AH96.K24から最良な結果が
得られます。エレメント をポンプヘッドの吸込側に固定するにはクランプが必要です。

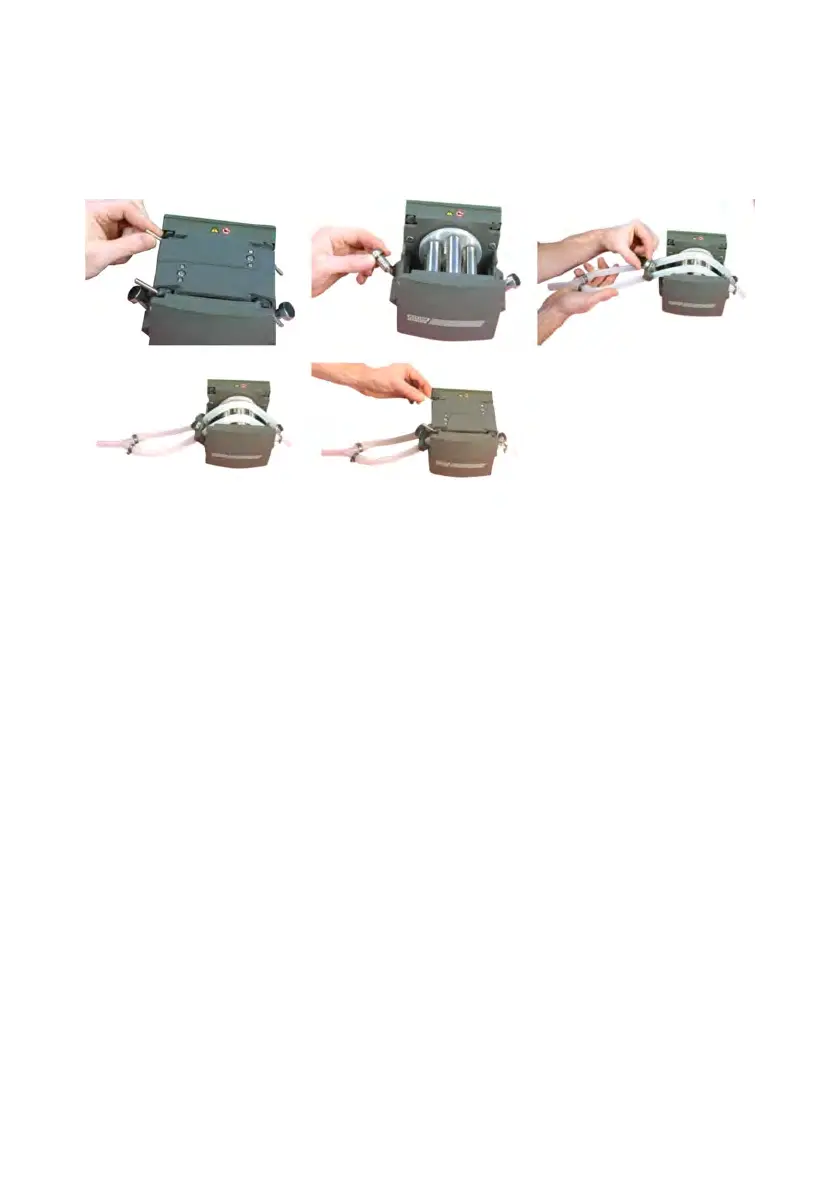

9.6mm高流量エレメントを使用する場合:
l ポンプヘッドの両側の2つのレバーを持ち上げ、トラックを取り外します。
l ポンプの吸込側のマッシュルームペグを反時計回りに4分の1回転させ、引き抜くことで取り外します。吐出側のペ
グを取り外します。
l ロータを横切るようにエレメント を配置し、小さい方のY型コネクタが吐出側のエンドペグ上になるようにします。
l チューブクランプには、意図されるチューブ用の公称内径がマーキングされています。エレメント をピンと張るよう
に引っ張り、マッシュルームペグのために以前に使用されていた差込み型固定具を使用して、ポンプヘッドの吸込
側に9.6mmクランプで確実に固定します。
l トラックを元の位置に戻し、2つのレバーを閉じて固定します。
l 編組アース線がト ラックおよびポンプヘッド本体の両方にしっかりと固定されていることを確認します。
PB0379:m-505atex-ja-04 25
