26 PB0379:m-505atex-ja-04
505L: ツインインレット チューブの使 用
2つのインレット チューブを取り付け、流れを円滑にするためにY型コネクタを使用することで、流量が改善する場合が
あります。

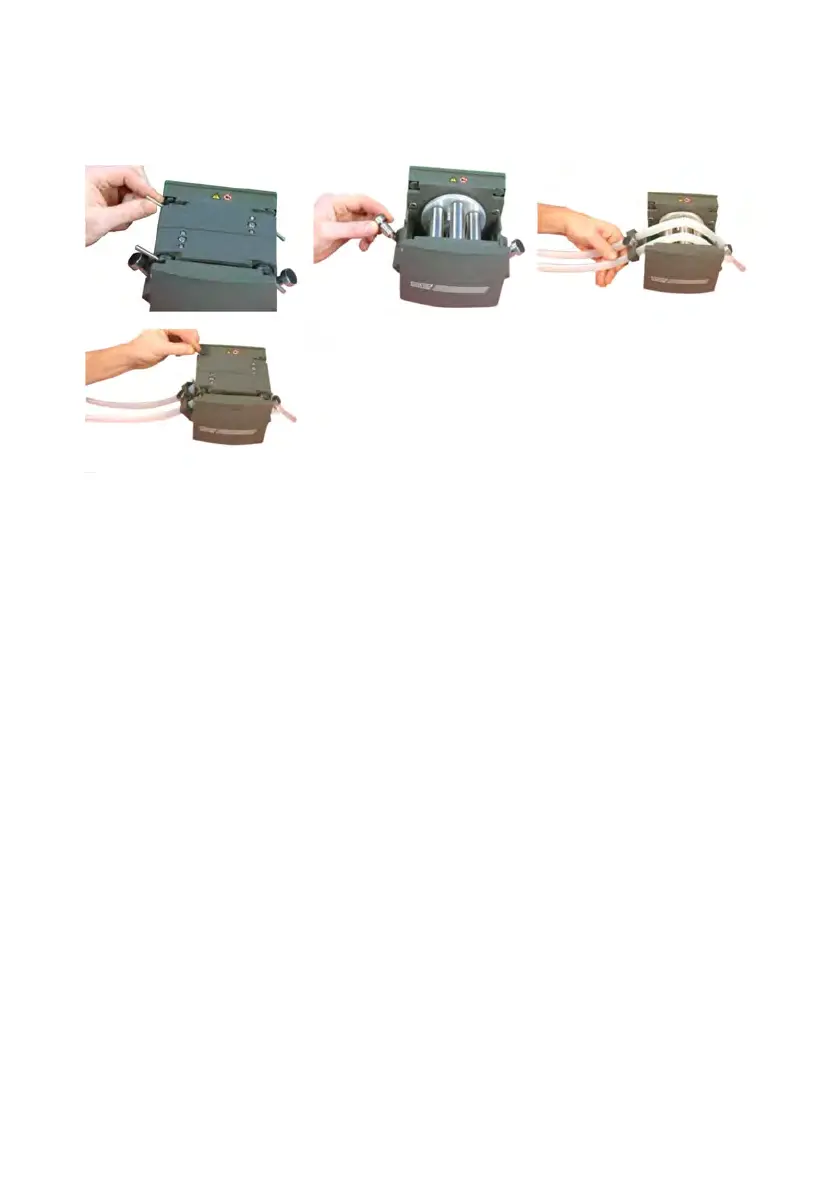

l ポンプヘッドの両側の2つのレバーを持ち上げ、トラックを取り外します。
l ポンプの吸込側のマッシュルームペグを反時計回りに4分の1回転させ、引き抜くことで取り外します。吐出側のペ
グを取り外します。
l Y型コネクタの上部分岐に2本のチューブを取り付けます。ロータを横切るようにこのアセンブリを配置し、Y型コネ
クタが吐出側のエンドペグ上になるようにします。
l 意図されるチューブ用の公称内径がマーキングされたチューブクランプが利用可能です。2本のチューブをピンと
張るように引っ張り、マッシュルームペグのために以前に使用されていた差込み型固定具を使用して、ポンプヘッ
ドの吸込側に適切なサイズのクランプで確実に固定します。チューブをクランプのアーチの中に挿入してからクラン
プを固定すると好都合でしょう。
l トラックを元の位置に戻し、2つのレバーを閉じて固定します。
l 編組アース線がト ラックおよびポンプヘッド本体の両方にしっかりと固定されていることを確認します。
