Watson-Marlow 505LA - Montage

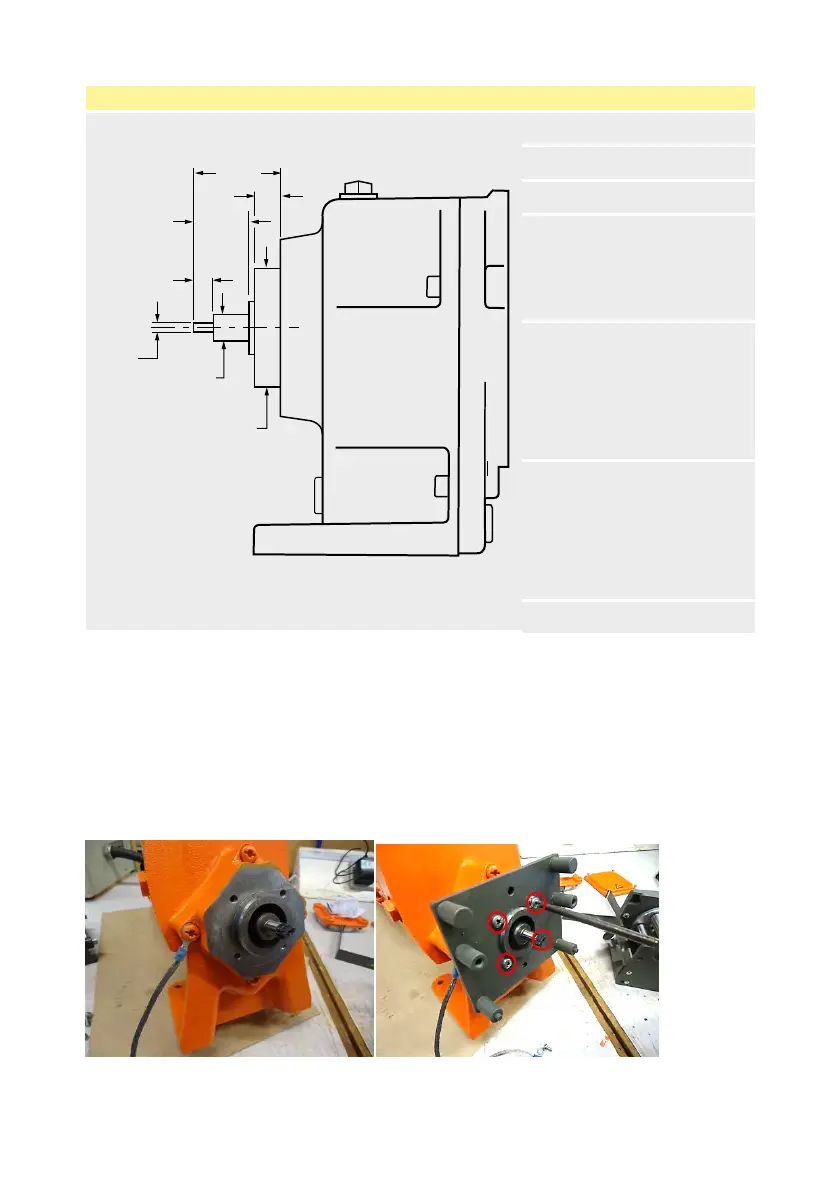

Dimensions du flasque et de l’arbre d’entraînement
C
G
A
B
D
E
F
A 33mm (1,30″)
B 10mm (0,39″)
C 21mm (0,83″)
D
3,4mm (0,13″)
[Tolérance de largeur
max/min = 3,45mm à
3,35mm]
E
Ø10mm (0,39") k6
[ajustement ISO
légèrement serré, plage
de tolérance max/min
en mm = 10,010 à
10,001]
F
Ø 45mm (1,77") h6
[ajustement ISO avec jeu
(positionnement), plage
de tolérance max/min
en mm = 45,000 à
44,984]
G 7mm (0,28″)
8.2 Montage
Montage du flasque adaptateur de la pompe 505L
l Assurez-vousque les filetages de montage du flasque d’entraînement et du moteur sont exempts de
saleté et d’huile
l Montez l’adaptateur sur l’arbre d’entraînement et le bossage de positionnement.
l Alignez l’adaptateur horizontalement/verticalement de façon à ce que les quatre trous de
positionnement soient alignés sur les trous taraudés du réducteur.
l Fixez le stator à l’entraînement grâce aux quatre vis de retenue du stator fournies à l’aide d’un
tournevis «Pozidrive No 2» adapté.
