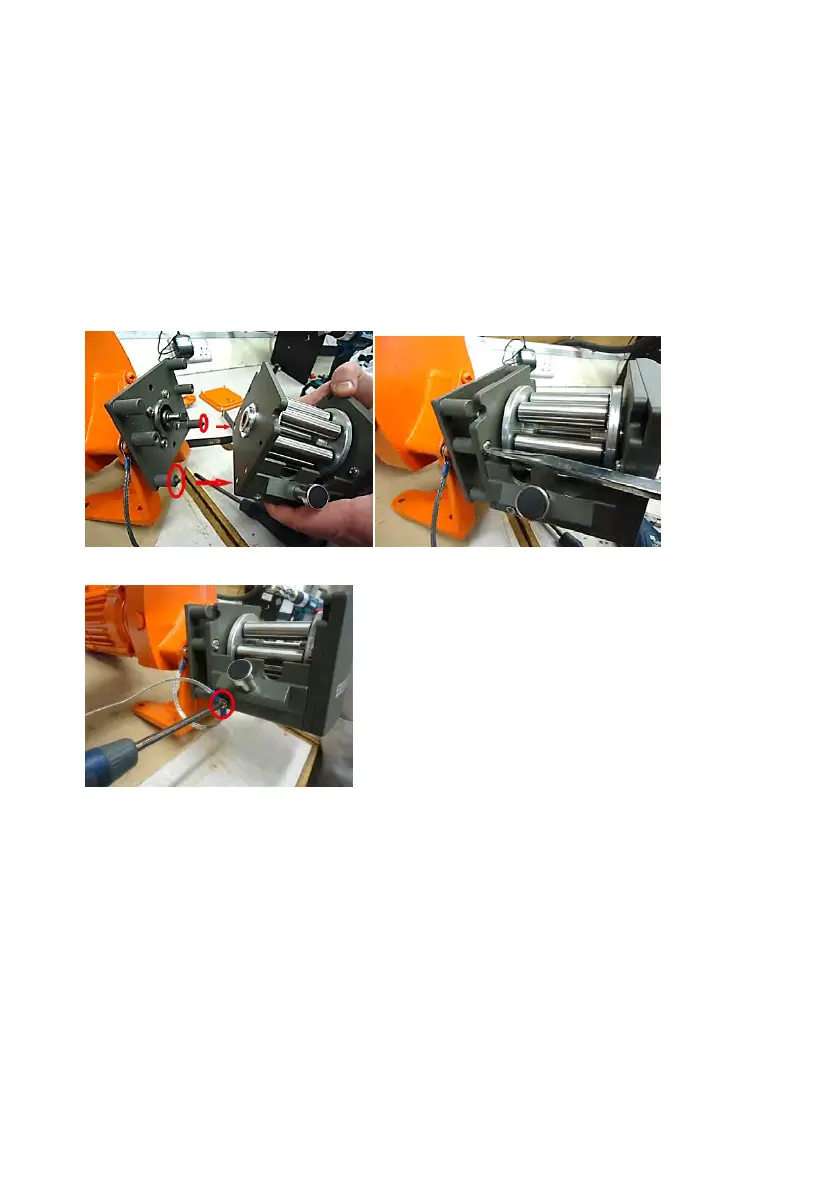

Montage de la tête de pompe 505LA
l Assurez-vous qu’une tresse de mise à la terre a bien été raccordée à la terre sur l’entraînement
sélectionné. Consultez les notices d’instruction des fabricants de l’entraînement pour connaître les
pointsde mise à la terre adaptés.
l Graissez le bec de l’arbre moteur.
l Positionnez la tête de pompe au centre sur la face avant de l’entraînement et tournez le rotor de la
tête de pompe manuellement jusqu’à ce que l’arbre fendu du rotor s’enclenche avec le bec de l’arbre
moteur.
l Alignez les deux goujons de positionnement des colonnes inférieures sur l’adaptateur avec leurs
trous respectifs sur la tête de pompe et les deux trous de vis de retenue sur la tête de pompe avec les
colonnes centrales respectives sur l’adaptateur.
l Fixez la tête de pompe à l’entraînement grâce aux deux vis de retenue M5 x 10mm fournies à l’aide
d’un tournevisadapté.
l Fixez la tresse de mise à la terre sur la tête de pompe.
l Positionnez le capot adaptateur par-dessus l’adaptateur de la tête de pompe 505L et appuyer vers le
bas jusqu’au clic de mise en position.
