14.2 505L: Установка высокопроизводительного элемента
Примечание: При использовании трубочных элементов Pumpsil 9,6 мм наилучшие результаты
можно получить с помощью высокопроизводительного элемента. Номер детали: 913.AH96.K24.
Для закрепления элемента на стороне всасывания насоса требуется специальный зажим.

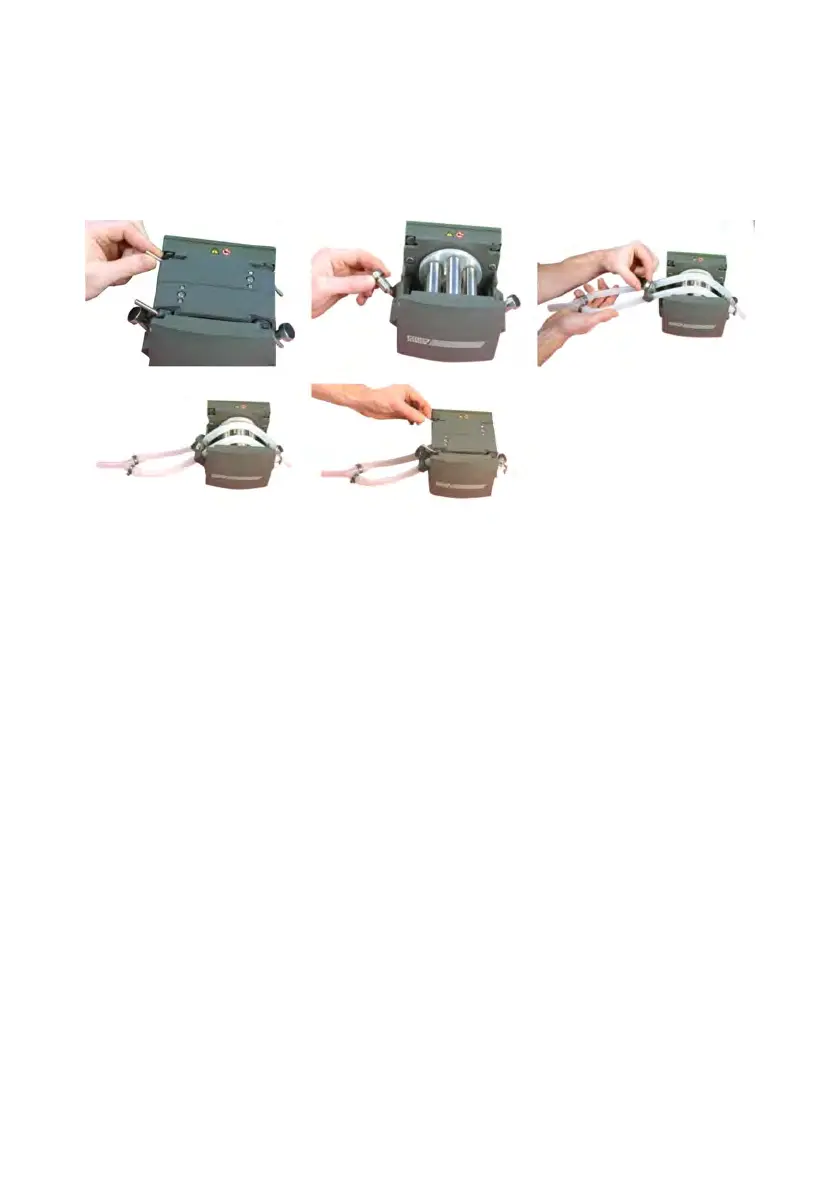

При использовании высокопроизводительного элемента 9,6 мм:
l Поднимите два рычага по бокам отнасосной головки и снимите трек.
l Снимите грибовидный выступ на стороне всасывания насоса, повернув его против часовой
стрелки на четверть оборота и затем вынув его. Не снимайте выступ на стороне нагнетания.
l Уложите трубочный элемент на ротор так, чтобы маленький Y- образный соединитель
оказался над концевым выступом на стороне нагнетания.
l На зажимах для трубки указан номинальный внутренний диаметр трубок, для которых они
предназначены. Туго натяните элемент и надежно закрепите его зажимом на 9,6 мм со
стороны всасывания при помощи байонетного фиксатора, которым раньше крепился
грибовидный выступ.
l Установите на место треки и закрепите их, опустив два рычага.
l Убедитесь в том, что оплетенный провод заземления надежно прикреплен к треку и корпусу
головки.
PB0379:м-505atex-ru-04 29
