12 PB0379:m-505atex-ja-04

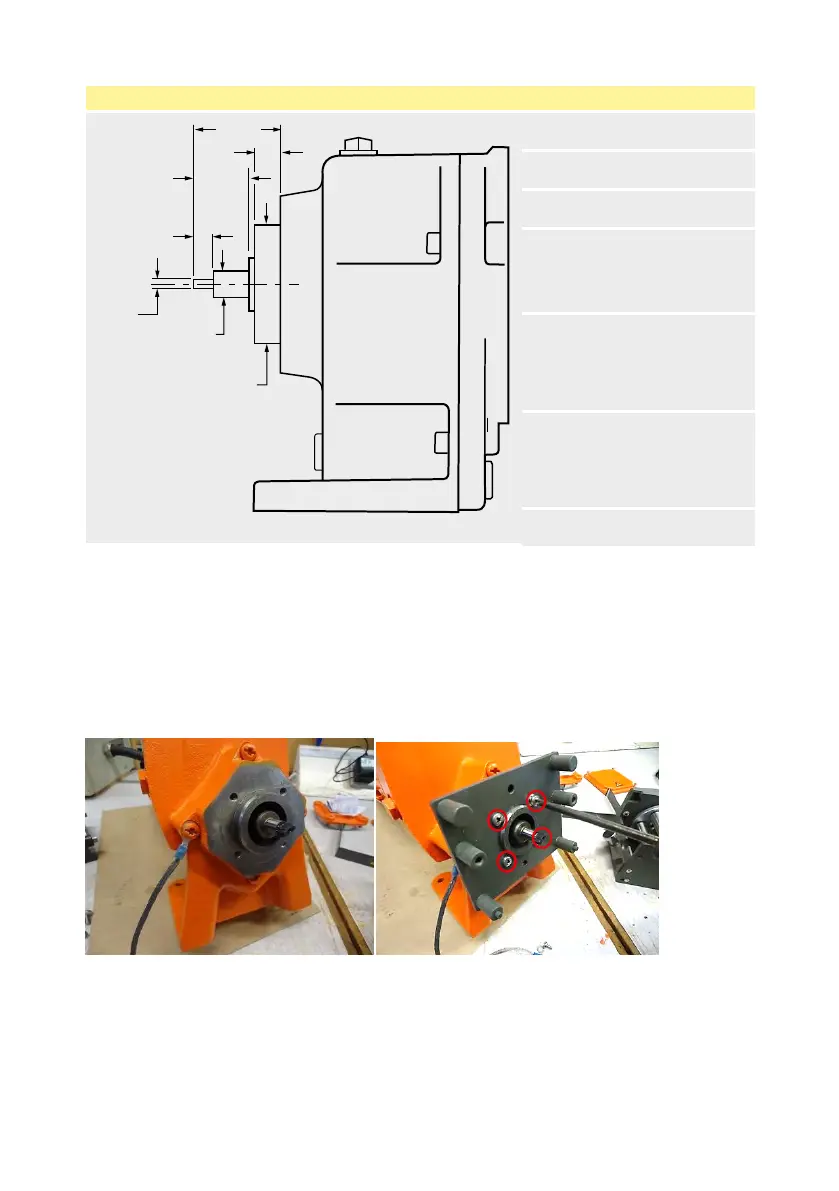

ドライブフランジおよびシャフトの寸法
A 33mm( 1.30″)
B 10mm( 0.39″)
C 21mm( 0.83″)
D
3.4mm( 0.13″)
［幅公差域最大/最小 =
3.45mmから3.35mm］
E
Ø10mm( 0.39") k6［ISO中間
( 押し込み) ばめ、直径公差域
最大/最小mm = 10.010から
10.001］
F
Ø 45mm( 1.77") h6［ISOすき
まばめ( ロケーションフィット ) 、公
差域最大/最小mm = 45.000
to 44.984］
G 7mm( 0.28″)
8.2 組み立て
クローズカップル式ポンプ505Lアダプタの取 り付け
l ドライブ/モータフランジの装着ねじ山にごみやオイルがないことを確実にしてください
l ドライブシャフトおよび位置決めボスの上にアダプタを取り付けます。
l アダプタを水平/垂直に位置合わせし、4つの位置決め穴がギヤボックスのねじ穴と位置合わせされるようにしま
す。
l 適切な「ポジドライブ2番」ドライバーと付属の4つのト ラック保持ねじを使用して、ドライブに505Lアダプタを固定し
ます。
505LAポンプヘッドの取 り付け
l 適切な編組アース線が選択されたドライブ上のアース点に取り付けられていることを確認します。適切なアース
接続点については、製造元のマニュアルを確認してください。
l ドライブシャフト舌部にグリースを塗布します。
