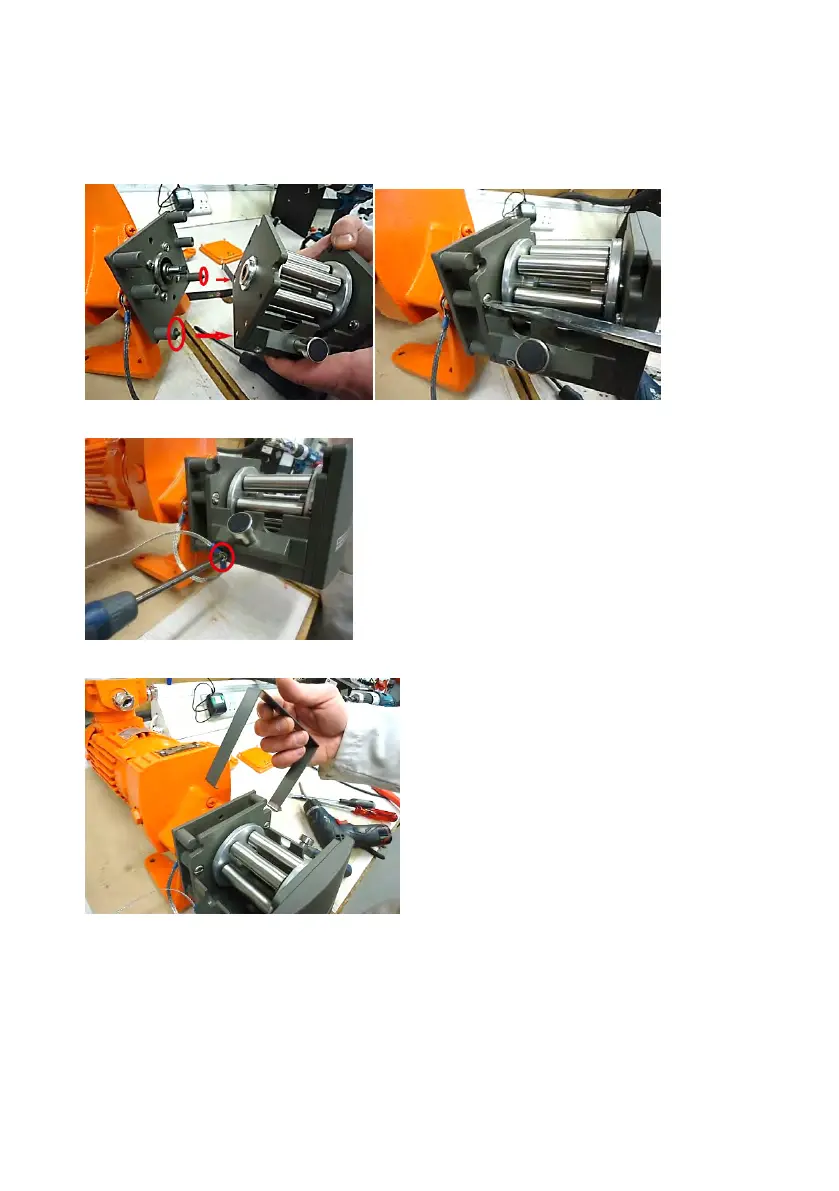

l ドライブの前面の中央にポンプヘッドを配置し、溝付きのロータシャフトがドライブシャフトの舌部と係合するまでポ
ンプヘッドを手動で回転します。
l アダプタ上の2つの下部柱位置決めスタッドをポンプヘッドのそれぞれの穴と位置合わせし、ポンプヘッドの2つの保
持ねじ穴をアダプターのそれぞれの中央柱と位置合わせします。
l 適切なドライバーと付属の2つのM5 x 10mm保持ねじを使用して、ドライブにポンプヘッドを固定します。
l ポンプヘッドにアース線ブレードを固定します。
l 505Lポンプヘッドアダプタの上にアダプタカバーを位置決めし、下向きに押し、カチッと収まるようにします。
ポンプヘッドトラックアセンブリは取り付けられるようになり、編組アース線はトラックに固定されました。
PB0379:m-505atex-ja-04 13
