24 PB0379:m-505atex-ko-04
14 505L 튜브 로딩
505L 펌프헤드를 사용하는 세 가지 방법에 따른 튜브 로딩 지침을 제공합니다.
최저 맥 동이 필요 한 디 스펜싱 및 모든 어플리케이션에는 Watson-Marlow 더블 Y 실리콘 튜빙의 사용 을
권장합니다. 이 튜빙은 정확한 길이로 사전에 성형되어 있으며 위상차가 있는 두 가지의 유속을 하나로
부드럽게 통합시킵니다. 이 엘레멘트는 펌프헤드와 함께 제공된 베요넷식 고정 페그에 적합합니다.
특정 상황에서는 공급 쪽에 별도의 인렛 튜브 두 개를 펌프헤드에 연결하는 것이 유용할 수 있습니다. 점
성이 높은 유체를 사용하는 경우, 싱글 인렛 튜브가 유량을 제한하는 경우, 공급 저장 탱크에서 멀리 떨어
져 있는 펌프가 고속으로 작동하는 경우가 여기에 해당합니다. Watson-Marlow 튜브 클램프 세트를 사용
하여 트윈 인렛 튜브를 확실하게 고정할 수 있습니다(해당 지역 Watson-Marlow 담당자에게 문의).
505L는 완전히 분리된 두 개의 펌프를 사용하여 두 개의 채널, 여섯 개의 롤러를 가진 정밀 펌프헤드로 사
용할 수도 있습니다. 튜브 클램프 세트에는 튜브 크기에 맞는 두 개의 클램프가 들어있어 인렛 및 공급 쪽
에 모두 사용할 수 있습니다. 이 방식으로 사용할 경우, 위상차가 있는 두 가지의 유속을 결합하여 부드러
운 유속을 만 드는 장 점을 활용할 수 없 으며, 유량에 있어 채널 간의 변동이 발생할 수 있습니다. 이 변동
을 줄이기 위해서는 흡입 및 토출 튜브의 길이를 동일하게 유지해야 합니다.

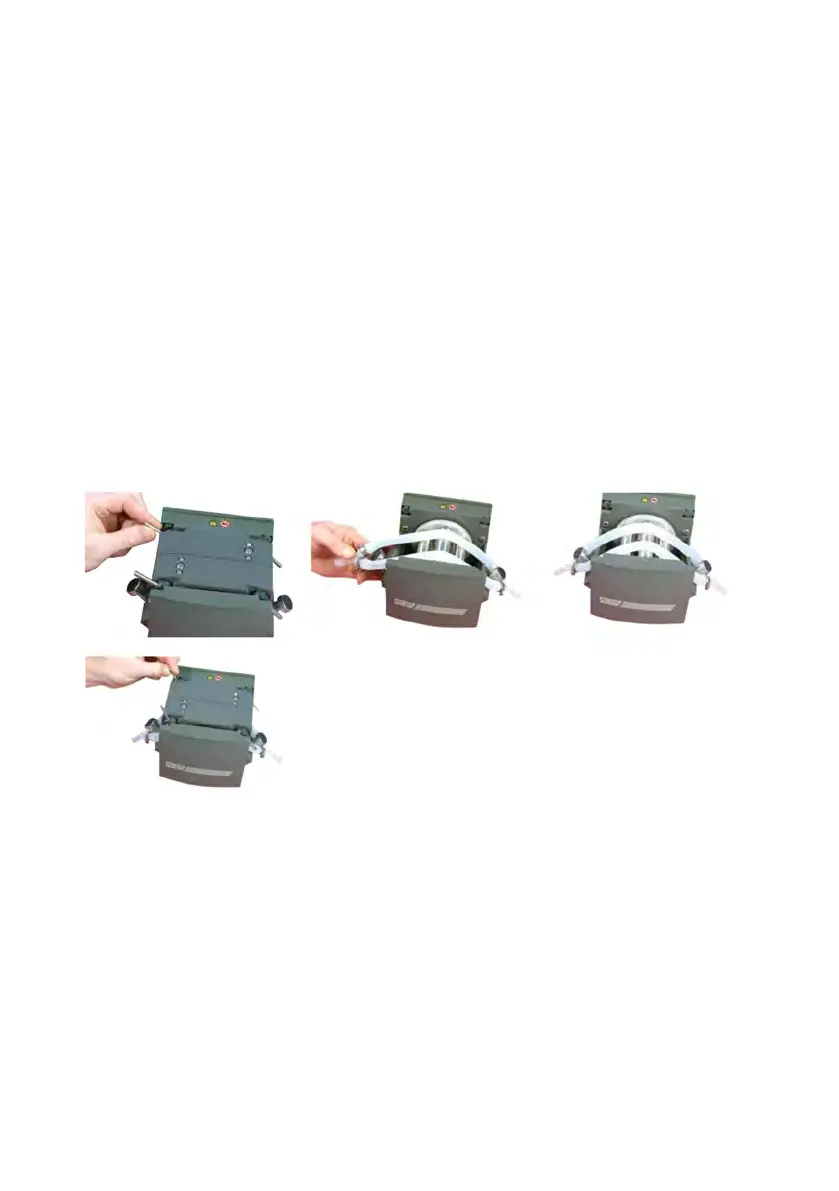

14.1 505L: 더블 Y 튜빙 엘레멘트 결합
크기에 상관없이 표준 엘레멘트를 사용하는 경우:
l 펌프헤드 양쪽의 레버 두 개를 들어 올린 후 트랙을 분리합니다.
l 튜브 엘레멘트를 살짝 잡아당긴 다음 펌프헤드 양쪽에 있는 머쉬룸 페그 위에 놓습니다.
l 트랙을 교체한 후 두 개의 레버를 닫아 고정합니다.
l 브레이드 접지 리드가 트랙과 펌프헤드 본체 모두에 확실하게 연결되었는지 확인하십시오.
