8.2 Assemblage

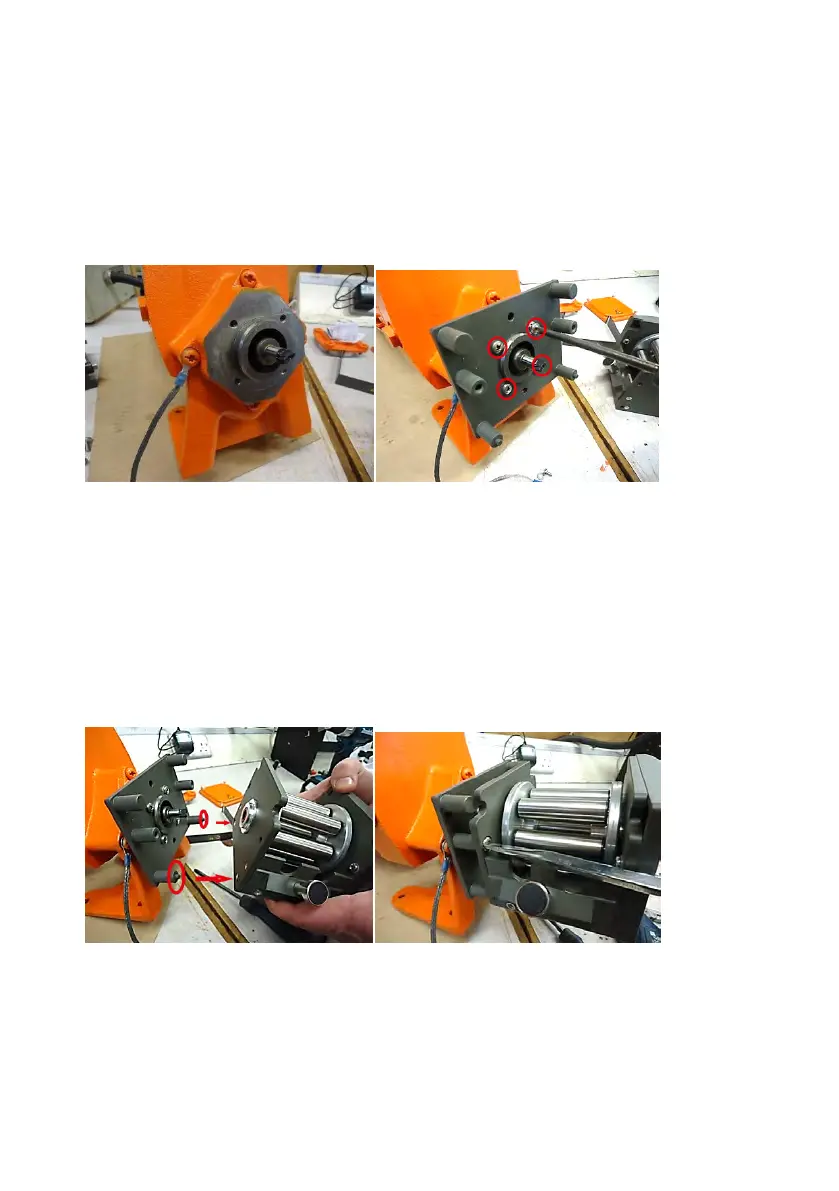

De 505L-adapter van de Close Coupled Pomp monteren
l Zorg ervoor dat de schroefdraad van de aandrijving- en motorflensvrij zijn van vuil en olie
l Plaats de adapter op de aandrijfas en over de stelnok.
l Lijn de adapter horizontaal en verticaal uit zodat de vier bevestigingsopeningen over de
schroefdraad gaten in de aandrijving vallen.
l Bevestig de 505L Adapter op de aandrijving met de vier meegeleverde bevestigingsschroeven, met
een geschikte “nr. 2 pozidriv” schroevendraaier.
Montage van de 505L Pompkop
l Zorg ervoor dat er een geschikte gevlochten massakabel is gemonteerd op een massapunt op de
geselecteerde aandrijving. Raadpleeg de handleiding van de fabrikant van de aandrijving voor een
geschiktmassa aansluitpunt.
l De spie op de aandrijfas invetten.
l Plaats de pompkop midden op het voorvlak van de as en draai de rotor handmatig tot de spiebaan
van de rotoras in de spie van de aandrijfas valt.
l Lijn de twee paspennen van de onderste stijl op de adapter uit met de bijbehorende gaten op de
pompkop en de twee bevestigingsschroefgaten op de pompkop met de respectievelijke middelste
stijlen op de adapter.
l Bevestig de pompkop op de aandrijving met de twee M5 x 10 mm bevestigingsschroeven, met een
geschikte schroevendraaier.
l Bevestig de gevlochten aardkabel aan de pompkop.
PB0379:m-505atex-nl-04 13
