14.2 505L: Installazione di elementi a portata elevata
Nota: quando si utilizzano elementi Pumpsil da 9,6 mm, i migliori risultati si ottengono da un elemento
per alta portata, codice 913.AH96.K24. Per fissare l'elemento sul lato aspirazione della testa è necessario il
morsetto.

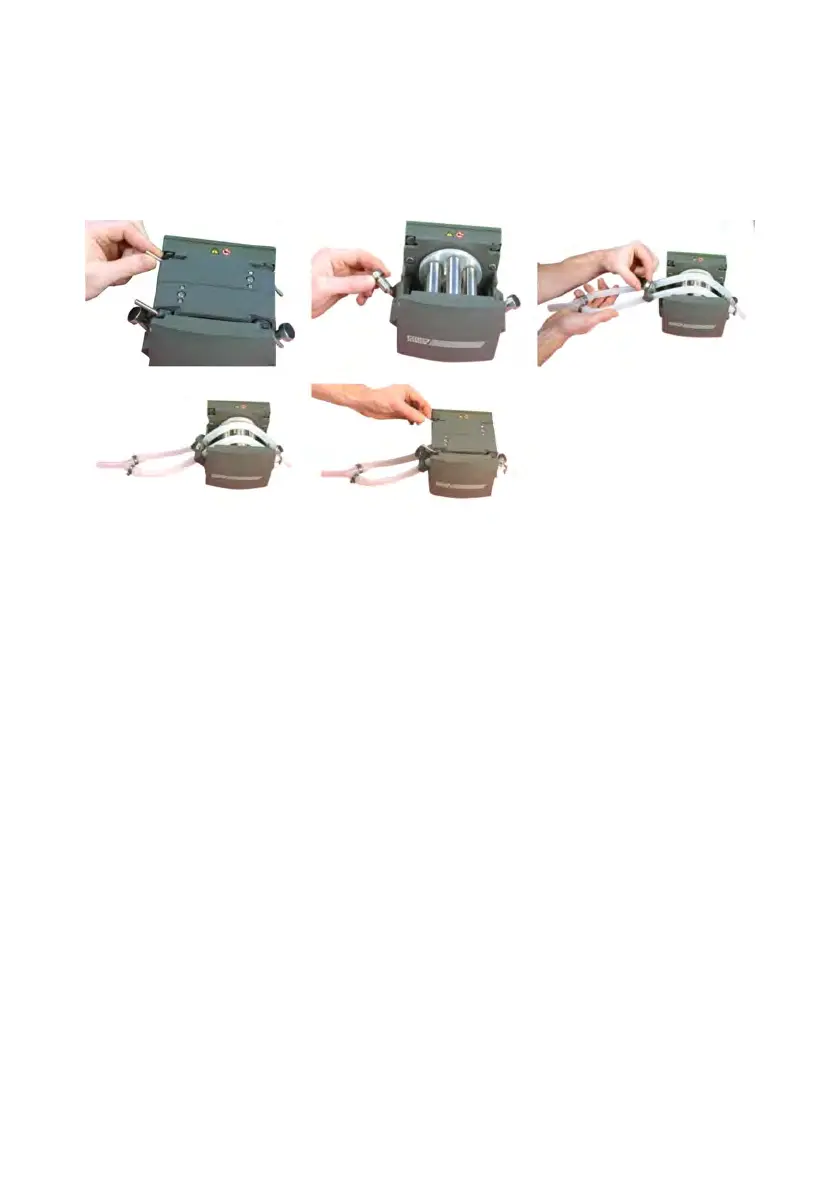

Se si utilizza un elemento per alta portata da 9,6 mm:
l Sollevare le due leve su ciascun lato della testa e smontare la guida.
l Smontare il supporto a forma di fungo sul lato aspirazione della pompa ruotandolo in senso
antiorario di un quarto di giro ed estraendolo. Non smontare il supporto sul lato mandata.
l Appoggiare l'elemento sul rotore, con il raccordo a Y più piccolo sul supporto finale lato mandata.
l I morsetti sono contrassegnati con il diametro nominale del tubo per il quale sono adatti. Tirare
l'elemento in modo che sia teso e fissarlo saldamente con un morsetto da 9,6 mm sul lato aspirazione
della testa, usando la base a baionetta precedentemente utilizzata per il supporto a forma di fungo.
l Riposizionare la guida della testa e fissarla chiudendo le due leve.
l Assicurarsi sempre che la treccia di messa a terra sia collegata saldamente alla guida e al corpo della
testa.
PB0379:m-505atex-it-04 27
