28 PB0379:m-505atex-it-04
505L: utilizzo di un doppio tubo di ingresso
È possibile ottenere portate migliorate installando due tubi di ingresso e usando un raccordo a Y per
ottenere un flusso uniforme.

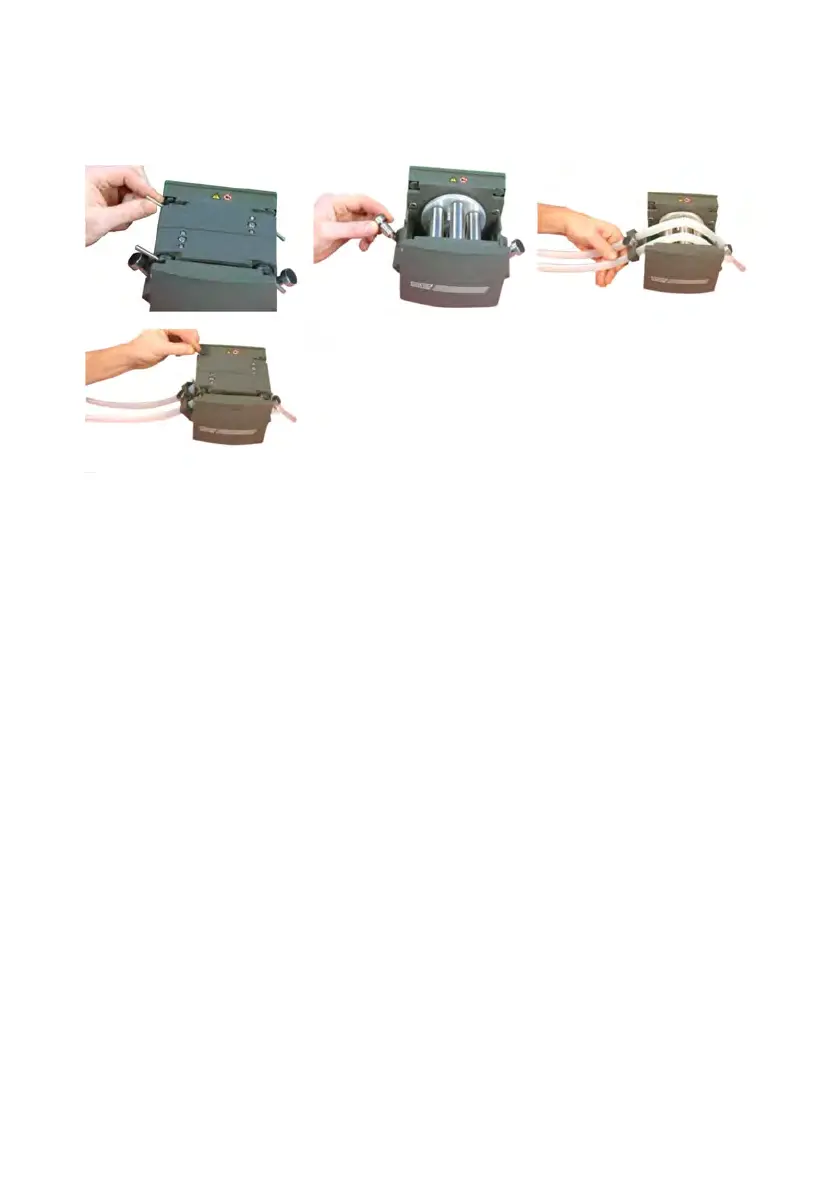

l Sollevare le due leve su ciascun lato della testa e smontare la guida.
l Smontare il supporto a forma di fungo sul lato aspirazione della pompa ruotandolo in senso
antiorario di un quarto di giro ed estraendolo. Non smontare il supporto sul lato mandata.
l Montare due tratti di tubo sui rami superiori del raccordo a Y. Appoggiare il gruppo così ottenuto sul
rotore, con ilraccordo a Y sul supporto finale sullato mandata.
l Sono disponibili morsetti per tubo, contrassegnati con il diametro nominale per il tubo a cui sono
adatti. Tirare i due tratti di tubo in modo che siano tesi e fissarli saldamente con un morsetto delle
dimensioni corrette sul lato aspirazione della testa usando la base a baionetta precedentemente
utilizzata per il supporto a forma di fungo. Può essere più comodo inserire i tubi nelle sezioni arcuate
del morsetto prima di serrare quest’ultimo.
l Riposizionare la guida della testa e fissarla chiudendo le due leve.
l Assicurarsi sempre che la treccia di messa a terra sia collegata saldamente alla guida e al corpo della
testa
