12 PB0379:m-505atex-ko-04

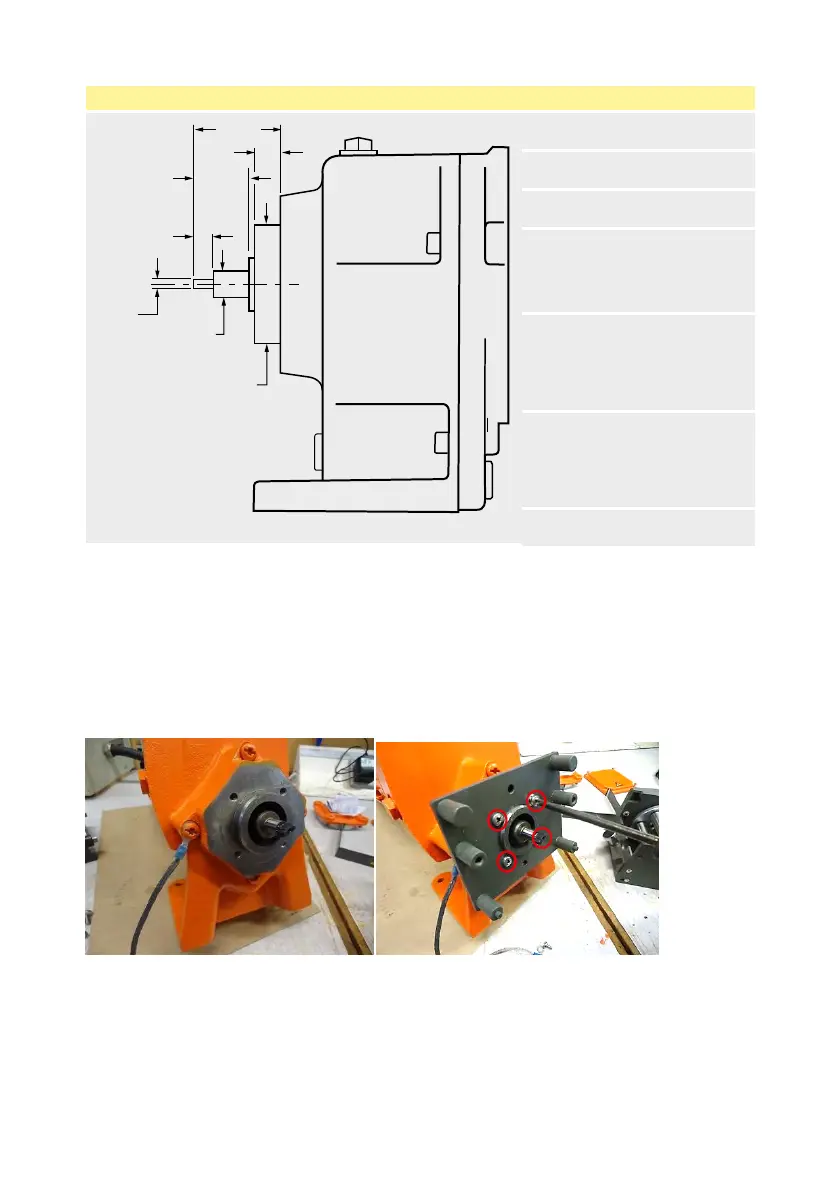

드라이브 플랜지 및 드라이브 샤프트 치수
A 33mm (1.30″)
B 10mm (0.39″)
C 21mm (0.83″)
D
3.4mm (0.13″)
[최대/최소 너비 공차 범위 =
3.45mm~3.35mm]
E
Ø10mm ( 0.39") k6 [ISO 트렌
지션 (푸시) 적합, 최대/최소
직경 공차 범위 =
10.010mm~10.001mm]
F
Ø45mm (1.77") h6 [ISO 클리
어런스 (위치) 적합, 최대/최
소 공차 허용 범위 =
45.000mm to 44.984mm]
G 7mm (0.28″)
8.2 조립
일체형 펌프 505L 어댑터 장착
l 드라이브 및 모터 플랜지 장착 나사선에는 이물질이나 기름이 남아있지 않도록 주의하십시오.
l 어댑터는 드라이브 샤프트와 로케이팅 보스 위에 올려놓습니다.
l 어댑터를 수평/수직으로 정렬하여 네 개의 로케이션 홀과 나사산이 있는 기어박스의 홀을 맞추십시
오.
l 제공된 네 개의 어댑터 고정 나사와 “포지드라이브 2번” 스크류드라이버 를 사용 하여 505L 어댑터를
드라이브에 장착하십시오.
505LA 펌프헤드 장착
l 선택한 드라이브의 접지 지점에 알맞은 브레이드 접 지 케이 블이 장 착되었는지 확인하십시오. 알맞
는 접지 연결 지점에 대해서는 드라이브 제조업체의 설명서를 확인하십시오.
l 드라이브 샤프트 텅에 그리스를 바르십시오.
