Adaptersats för kompaktkopplat 505L-pumphuvud
Delar Ant.
1 505L-adaptermontering för kompaktkopplade enheter 1
2 Skruv M5 x 12mm, Pozidrive av rostfritt stål 4
3 Bricka M5 av rostfrittstål 4
Obs! Applicera gänglåsningsvätska till M5-fästelementen och kontrollera att alla fästelement är åtdragna
till 3Nm.

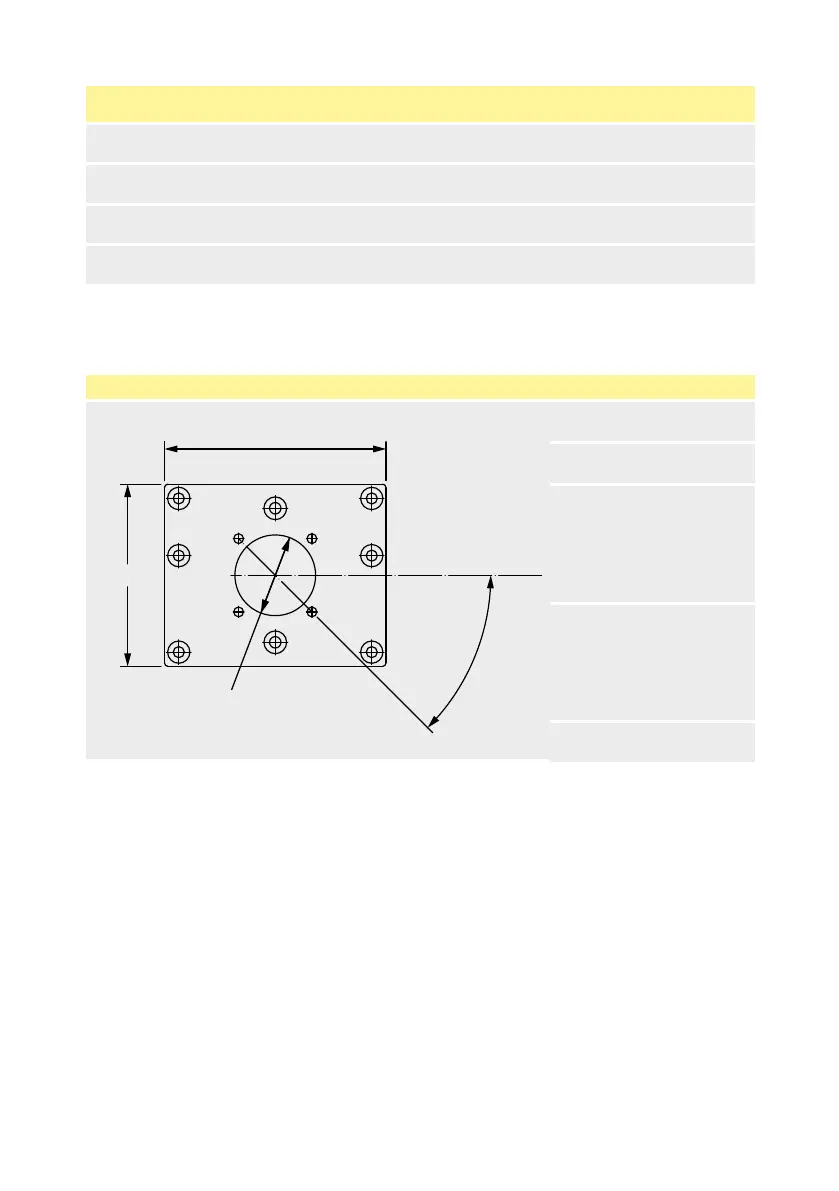

Pumphuvudets monteringsmått
Adapterplatta för 505LA-pumphuvud
A
B
E
C
D
D
D
D
A 102mm (4,01tum)
B 124mm (4,88tum)
C
1 genomgående hål
Ø45,15mm±0,05m
m
(1,78tum±0,002tu
m)
D
4 hål Ø5,5mm (0,22
tum) jämt fördelade
på en 58mm(2,28
tum) PCD såsom
visas
E 45°
