Kit adaptateur par flasque 505L
Articles Qté
1 Assemblage adaptateur 505L pour lesunités flasquées 1
2 Vis M5 x 12mm, Tête Pozidrive Hd St.St. 4
3 Rondelle M5St. St. 4
Remarque: appliquer du frein filet aux vis M5 et assurez-vous que touteslesvis soient serrées au couple
de 3Nm.

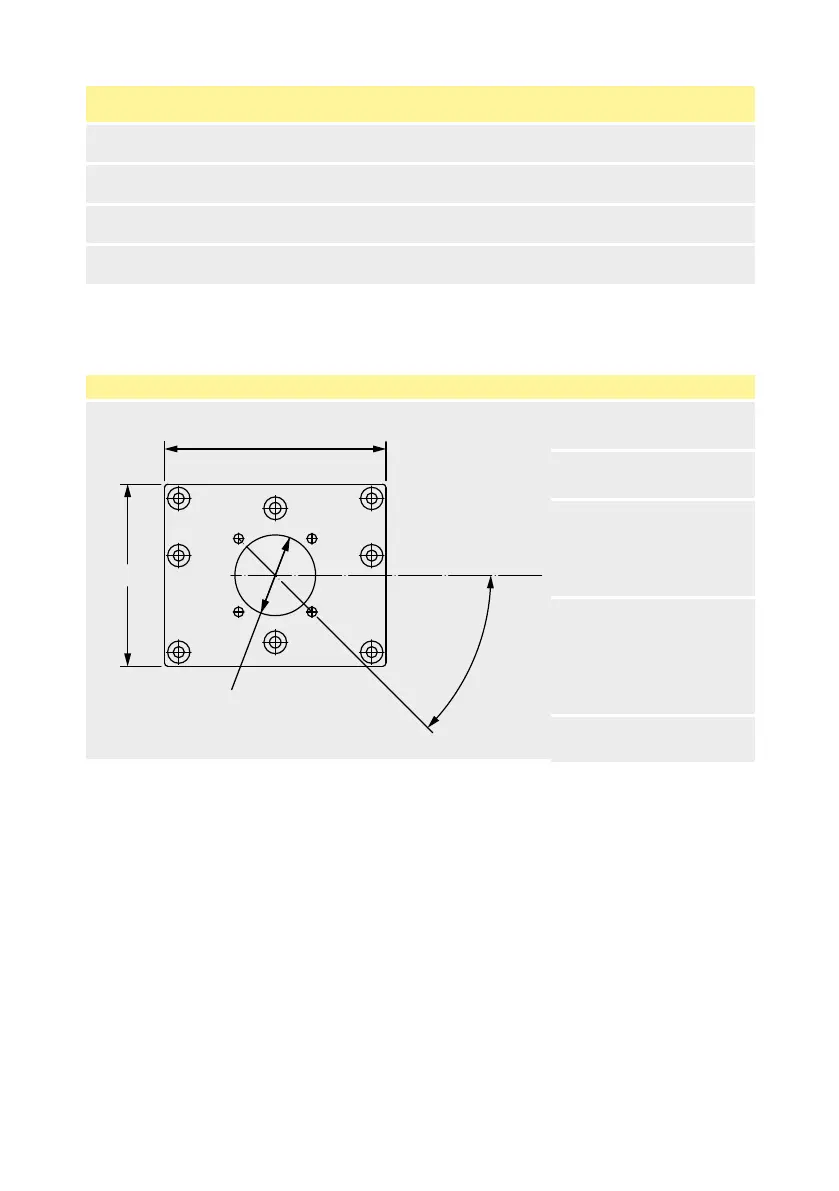

Dimensions de montage de la tête de pompe
Flasque d’adaptateur de tête de pompe 505LA
A
B
E
C
D
D
D
D
A 102mm (4,01″)
B 124mm (4,88″)
C
1 trou
Ø45,15mm±0,05m
m (1,78″±0,002″)
traversant
D
4 trous Ø5,5mm
(0,22") équidistants
sur un cercle de
diamètre 58mm
(2,28″) telqu’indiqué
E 45°
