16 PB0379:m-505atex-fr-04
DANGER! - RISQUE DEXPLOSION
Ne pas assurer la dissipation de l’électricité statique peut provoquer
un incendie ou une explosion.
La résistance de n’importe quel point du capot de protection de la te
de pompe à la borne de terre est généralement de 25 Ohms.
Avant la mise en service:
Mesurez la résistance maximale de n’importe quel point du capot
de protection à la terre. La résistance ne doit pas dépasser 1MΩ.
Mesurez la résistance maximale entre un point métallique sur
l’ensemble rotor et le btier d’entraînement. La résistance ne
doit pas dépasser 1MΩ.

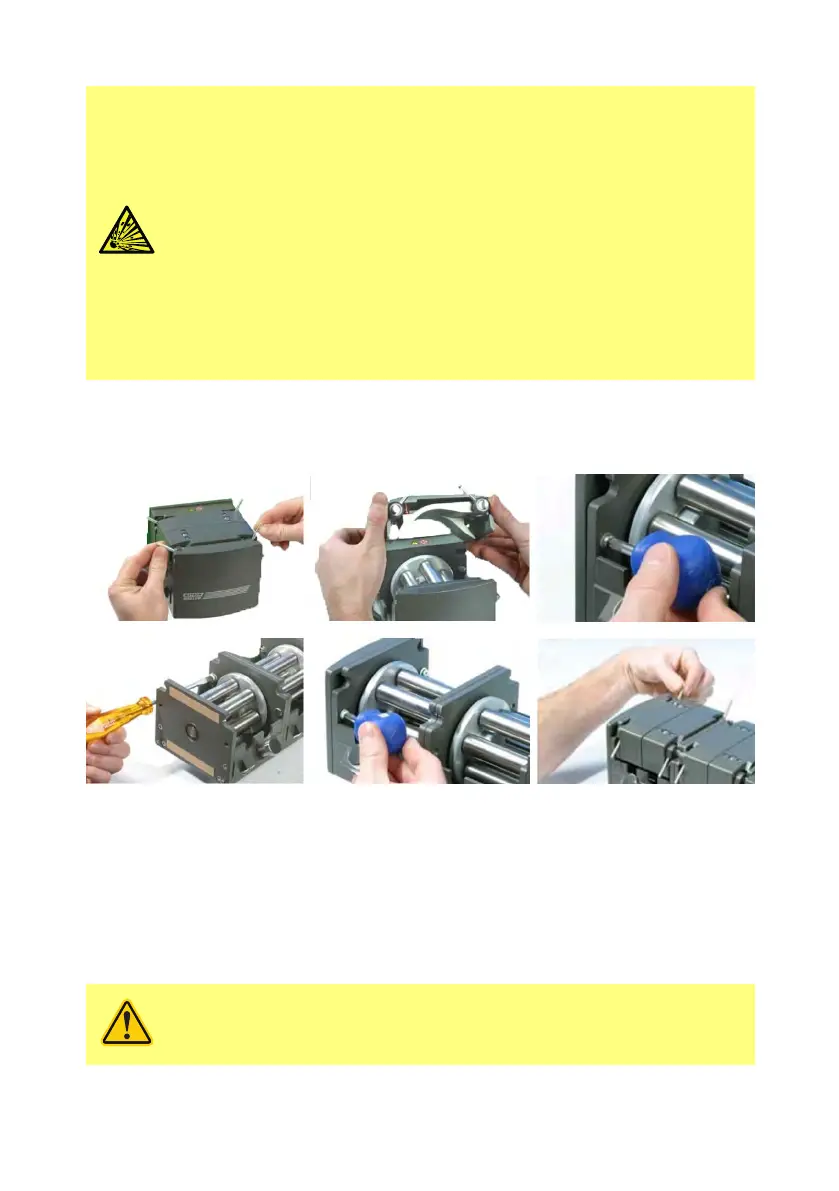

Pour monter une tête d’extension
La face avant de la tête de pompe 505L est équipée d’un capot maintenu par deux vis. Il doit être enlevé
avant qu’une deuxième tête de pompe puisse être montée.
l Soulevez les deux leviers de chaque côté de la te de pompe et enlevez le stator.
l Enlevez les deux vis maintenant le capot à la face avant de la tête de pompe fixe. Un tournevis
cruciforme tronq conviendra bien à cette opération. Retirez le capot.
l Graissez le bec saillant de larbre à larrière de la tête de pompe d’extension et la fente à l’avant de la
tête de pompe principale. Positionnez la te de pompe d’extension de telle façon que bec et fente
senclenchent et alignez le corps de la te de pompe supplémentaire et celui de la première tête de
pompe fixe. Posez les deux vis de fixation fournies de la tête de pompe d’extension de chaque côté
de la tête de pompe supplémentaire et serrez. Fixez le capot à la tête de pompe d’extension au
moyen des deux visqui le retenaient à la te de pompe fixe.
l Positionnez les statorset fixez-les en abaissant les leviers.
AVERTISSEMENT! La te de pompe doit être utilisée uniquement avec
les leviers de stator en position fermée.
