505L: Utilisation de deux tubes indépendants
Cette option peut être utilisée pour permettre à la 505L de fonctionner comme une tête de pompe à
deux canaux.

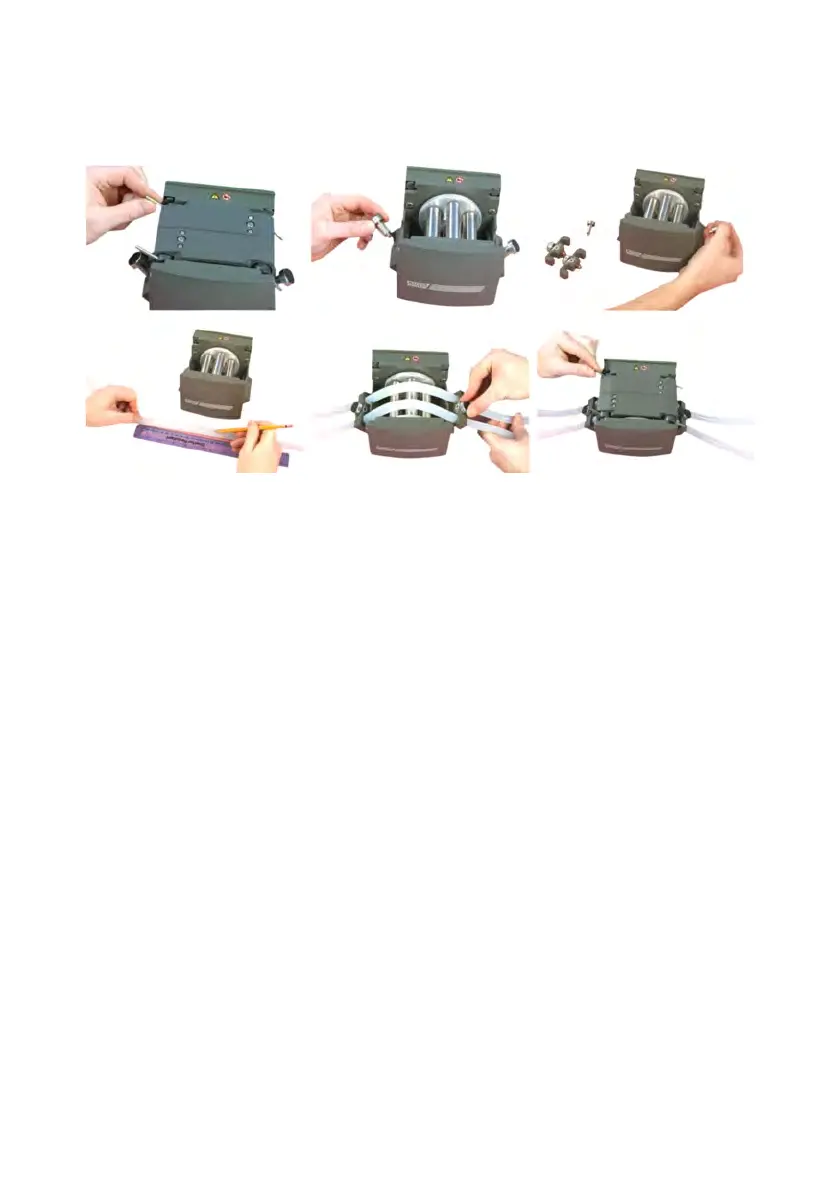

l Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.
l Enlevez les chevilles en forme de champignon des deux côtés de la pompe en les tournant d’un
quart de tour dans le sens anti-horaire puis en les retirant.
l Faites un repère à une distance de 145mm sur deux longueurs de tube de diamètre 8,0mm
maximum ; ou bien à une distance de 150mm sur deux longueurs de tube de diamètre 9,6mm
maximum.
l Le diamètre intérieur est indiqué sur les pinces de maintien du tube. Fixez les tubes avec la bride de
taille correcte côté aspiration de la tête de pompe, en alignant un des repères de chaque tube avec la
face interne de la pince. Fixez la pince en insérant la baïonnette de fixation dans la cavité dans laquelle
était la cheville en forme de champignon et en tournant d’un quart de tour dans le sens horaire.
l Étirez légèrement les tubes et fixez-les avec la deuxième bride de la même façon, les deux autres
repères étant alignés avec la face interne de la deuxième pince. Il est plus pratique d’insérer les tubes
dans les bras de la seconde pince avant de fixer celle-ci.
l Remplacez le stator et fixez-le en fermant lesdeux leviers.
l Assurez-vous que la tresse de mise à la terre est fermement reliée au stator et au corpsde la pompe.
Remarque: après avoir posé de nouvelles longueurs de tube Marprene, faites tourner la pompe
pendant environ une demi-heure puis retendez le tube, en vous assurant que les longueurs nominales
ci-dessus sont rétablies. Si vous utilisez des longueurs de tube plus grandes que celles données, le tube
peut bouger dans la tête de pompe et causer des dommages.
PB0379:m-505atex-fr-04 29
