505L-Adaptersatz für Direktkupplung
Artikel Anzahl
1 505L-Adapterbaugruppe für direkt gekuppelte Einheiten 1
2 Schraube M5 x 12 mm, Pozidriv, Flachkopf, Edelstahl 4
3 Unterlegscheibe M5, Edelstahl 4
Hinweis: Tragen Sie auf die M5-Befestigungselemente Schraubensicherungspaste auf und stellen Sie
sicher, dass alle Befestigungselemente mit 3Nm angezogen werden.

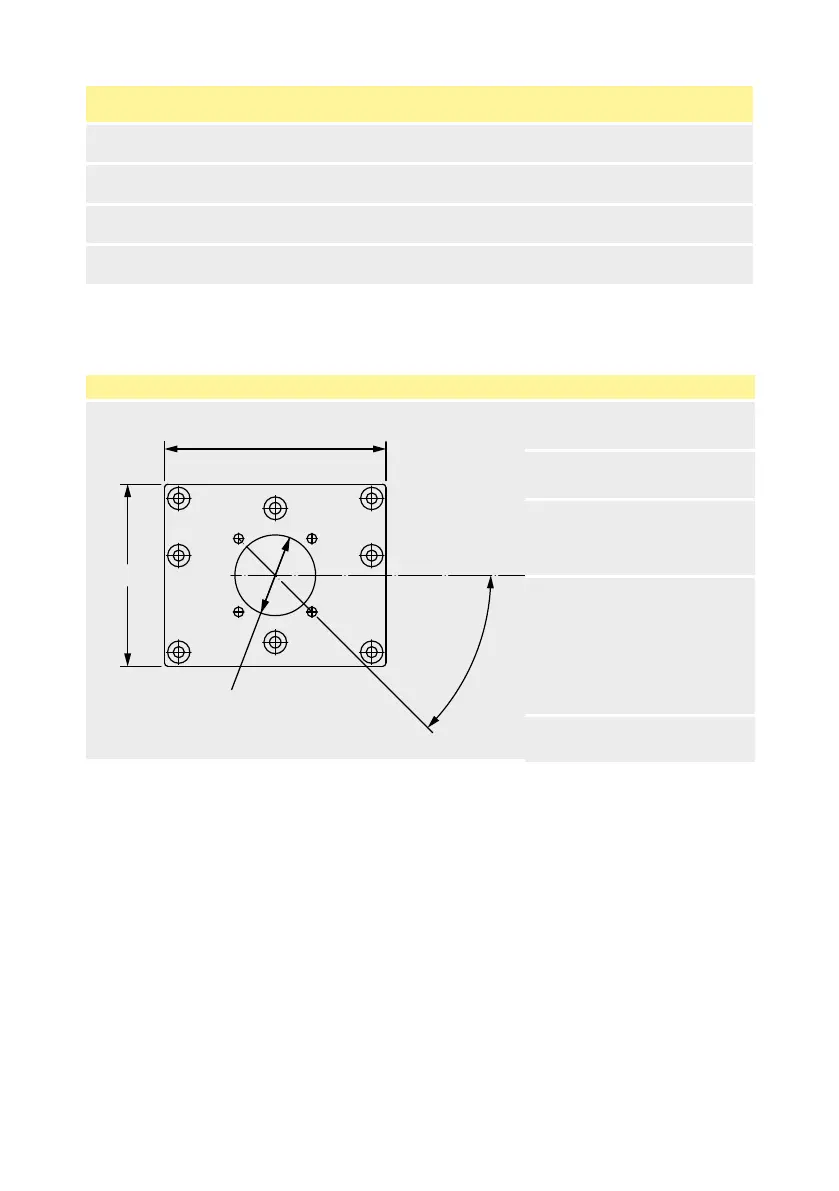

Abmessungen für Pumpenkopfmontage
505LA-Pumpenkopfadapterplatte
A
B
E
C
D
D
D
D
A 102mm (4,01″)
B 124mm (4,88″)
C
1 Durchg. Loch
Ø45,15mm±0,05
mm (1,78″ ± 0,002″)
D
4 Löcher Ø5,5 mm
(0,22“), gleiche
Abstände auf einem
58mm (2,28″) LK-
Durchmesser wie
abgebildet
E 45°
