Einbau des Pumpenkopfs 505LA
l Stellen Sie sicher, dass ein geeignetes geflochtenes Erdungskabel an einem Erdungspunkt des
ausgewählten Antriebs angebracht wurde. Im Handbuch des Antriebsherstellers sollte ein
geeigneter Erdungspunkt beschrieben sein.
l Fetten Sie den Mitnehmer der Antriebswelle mit Schmierfett.

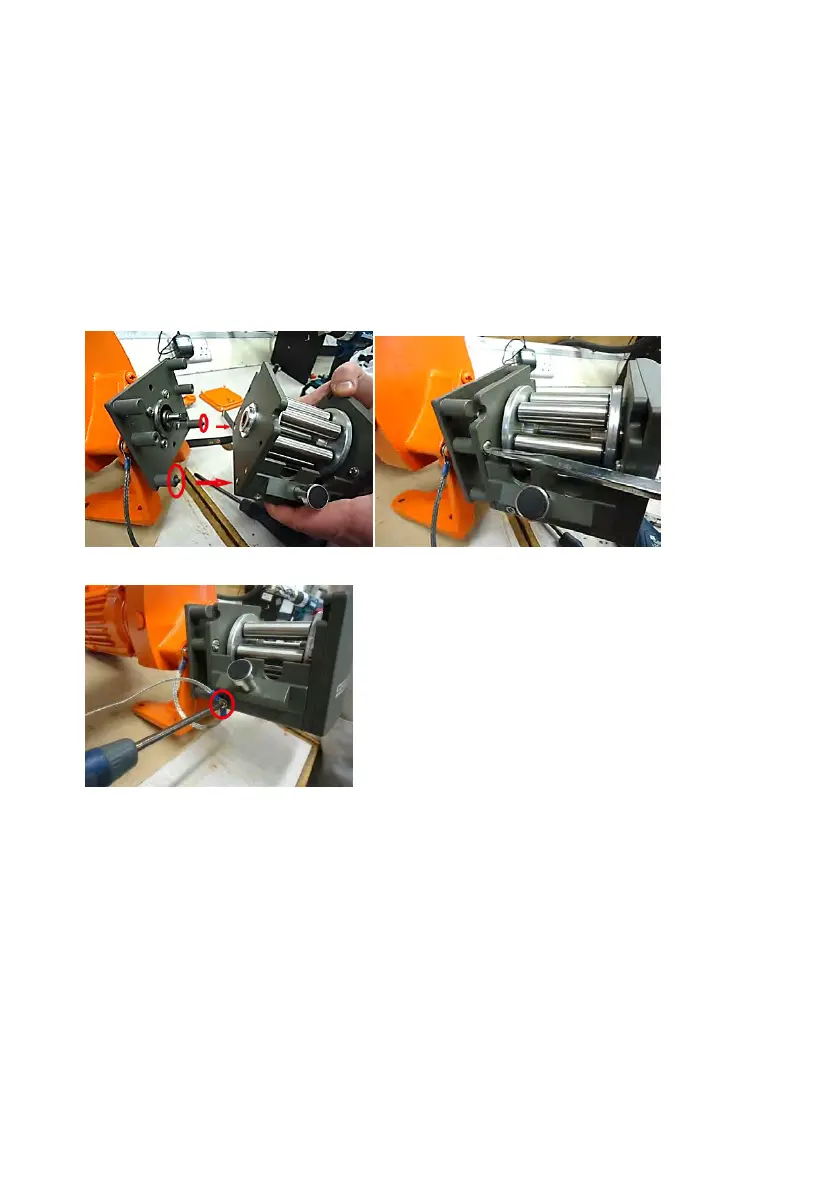

l Richten Sie den Pumpenkopf mittig auf der Vorderseite des Antriebs aus und drehen Sie den
Pumpenkopfrotor dann von Hand, bis die geschlitzte Rotorwelle in den Mitnehmer der
Antriebswelle eingreift.
l Richten Sie die beiden Positionierungsbolzen am Adapter mit den jeweiligen Löchern am
Pumpenkopf und die beiden Befestigungsschraubenlöcher am Pumpenkopf mit den jeweiligen
mittleren Bolzen am Adapter aus.
l Befestigen Sie den Pumpenkopf mit den beiden mitgelieferten Befestigungsschrauben M5 x 10 mm
mit einem geeigneten Schraubendreher am Antrieb.
l Befestigen Sie das geflochtene Erdungskabel am Pumpenkopf.
l Positionieren Sie die Adapterabdeckung auf dem 505L-Pumpenkopfadapter, drücken Sie ihn nach
unten und lassen Sie ihn einrasten.
