16 PB0379:m-505atex-de-04
GEFAHR! - EXPLOSIONSGEFAHR
Wird die Ableitung der statischen Elektrizität nicht sichergestellt, kann
dies zu einem Brand oder einer Explosion führen.
Im Normalfall beträgt der Erdungswiderstand von jedem Punkt des
Pumpenkopfdeckels zum Erdleiteranschluss 25 Ohm.
Vor der Inbetriebnahme:
• Prüfen Sie den maximalen Widerstand von einem beliebigen
Punkt auf dem Pumpenkopfdeckel zum Erdleiter. Der
Widerstand darf 1 MΩ nicht überschreiten.
• Prüfen Sie den maximalen Widerstand von einem Metallpunkt an
der Rotorbaugruppe zum Antriebsgehäuse. Der Widerstand
darf 1 MΩ nicht überschreiten.

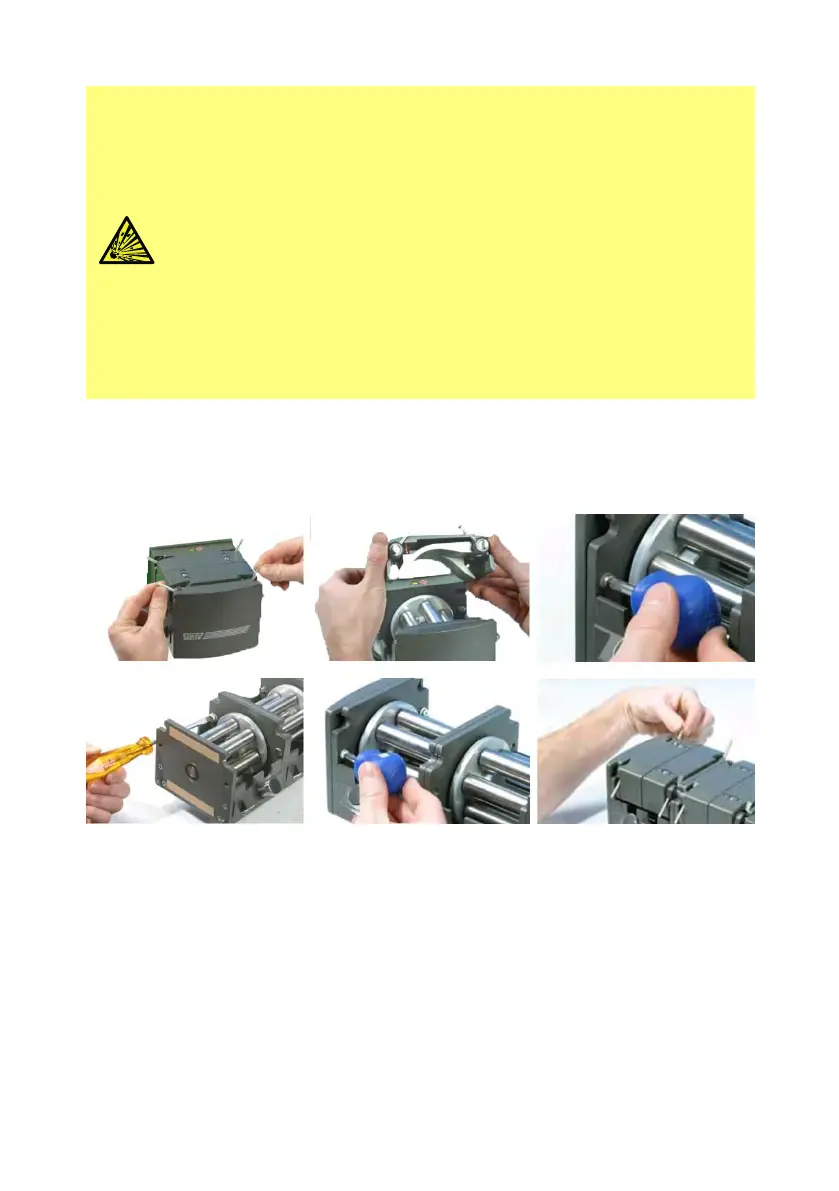

Einbau eines Erweiterungspumpenkopfs
Die Vorderseite des Pumpenkopfs 505L ist mit einer Abdeckplatte versehen, die mit zwei Schrauben
befestigt ist. Diese Abdeckplatte muss entfernt werden, bevor ein zweiter Pumpenkopf montiert werden
kann.
l Klappen Sie die beiden Spannhebel auf den Seiten des Pumpenkopfs nach oben und nehmen Sie
das Schlauchbett heraus.
l Drehen Sie die beiden Schrauben heraus, mitdenen die Abdeckplatte auf der Vorderseite des bereits
montieren Pumpenkopfs befestigt ist. Hierfür eignet sich am besten ein kurzer Pozidriv-
Schraubendreher. Nehmen Sie die Abdeckplatte ab.
l Schmieren Sie den vorstehenden Wellenmitnehmer auf der Rückseite des
Erweiterungspumpenkopfs sowie den Schlitz auf der Vorderseite des bereits montierten
Pumpenkopfs. Richten Sie den Erweiterungspumpenkopf so aus, dass Mitnehmer und Schlitz
ineinander eingreifen, und richten Sie dann das Gehäuse des Erweiterungspumpenkopfs auf das
Gehäuse des ersten, bereits montierten Pumpenkopfs aus. Setzen Sie auf jeder Seite des
Erweiterungspumpenkopfs eine der beiden mitgelieferten Befestigungsschrauben ein und ziehen
Sie sie fest. Befestigen Sie die Abdeckplatte mit den beiden Befestigungsschrauben, die Sie aus dem
bereits montierten Pumpenkopf herausgedreht haben, am Erweiterungspumpenkopf.
l Setzen Sie das jeweilige Schlauchbett ein und befestigen Sie es, indem Sie die Spannhebel nach unten
klappen.
