WEG CFW501 - Conexões de Potência

100 | CFW501
Instalação e Conexão
Português
NOTA!
 Os valores das bitolas da tabela B.1 são apenas orientativos. Para
o correto dimensionamento da fiação, devem-se levar em conta as
condições de instalação e a máxima queda de tensão permitida.
 Para conformidade com norma UL, utilizar fusíveis ultra rápidos na
alimentação do inversor com corrente não maior que os valores
apresentados na tabe la B.1.

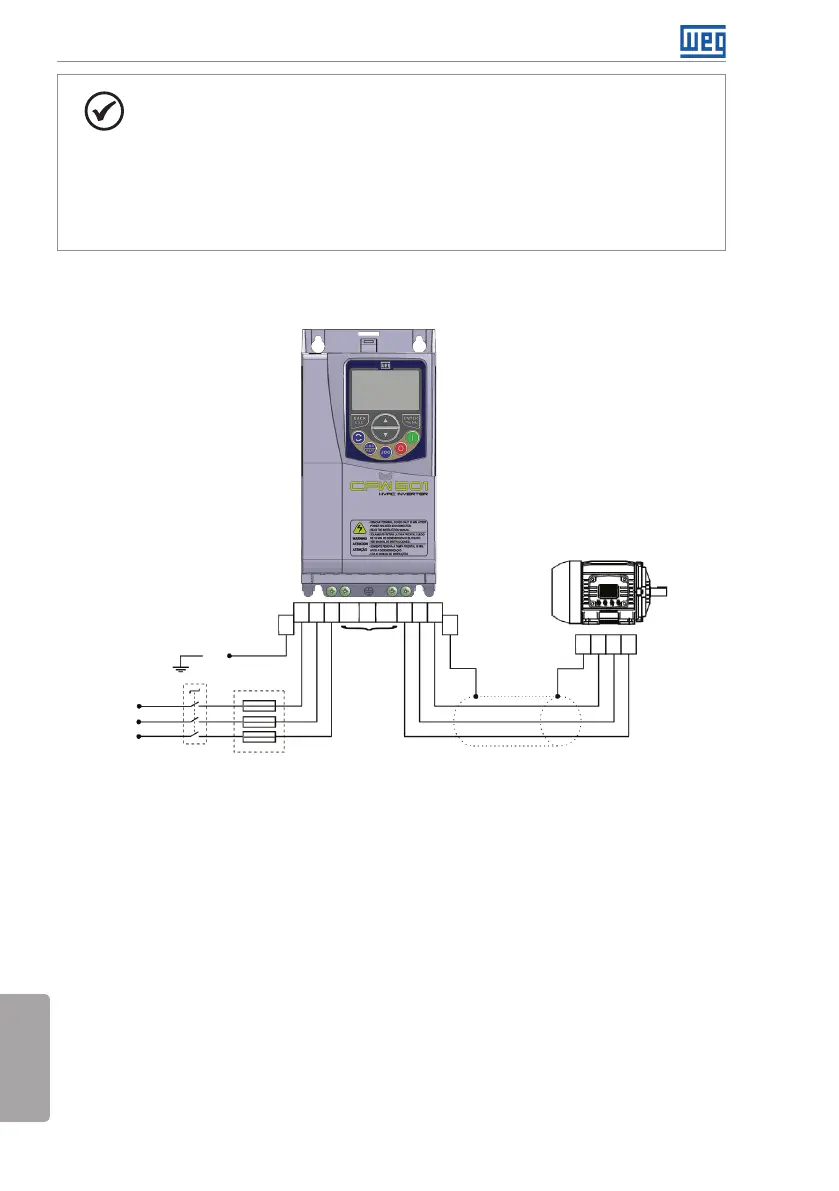

3.2.3 Conexões de Potência
Blindagem
PE
Seccionadora
Fusíveis
R
S
T
Rede
PE
WVU
R
BR
S T U
-Ud
+Ud
V W
PEPE
(*)
(*) Os bornes de potência -Ud, BR e +Ud não estão disponíveis nos modelos da Mecânica A.
(a) Mecânicas A, B e C
