3.2.5 Conexiones de Control
Las conexiones de control (entrada/salida analógica, entradas/salidas digitales y interfaz
RS-485) deben ser hechas de acuerdo con la especificación del conector del módulo
plug-in conectado al CFW501, consulte la guía del módulo plug-in en el embalaje del
módulo o en el CD manual del producto. Las funciones y conexiones típicas para el
módulo plug-in estándar CFW500-CRS485 son presentadas en la figura 3.4. Para más
detalles sobre las especificaciones de las señales del conector consulte el capítulo
8 - Especificaciones Técnicas.
AI1
AO1
GND
+10 V
DO2-TR
R
rpm
GND
RS485 - B
RS485 - B2
+24 V
+24 V DO1-RL -NO DO3-RL -NO DO1-RL -C DO3-RL -C DO1-RL -NC DO3-RL -NC NC
DI1
DI2 DI3 DI4
RS485 - A
RS485 - A2
≥5 kΩ
GND
AI2

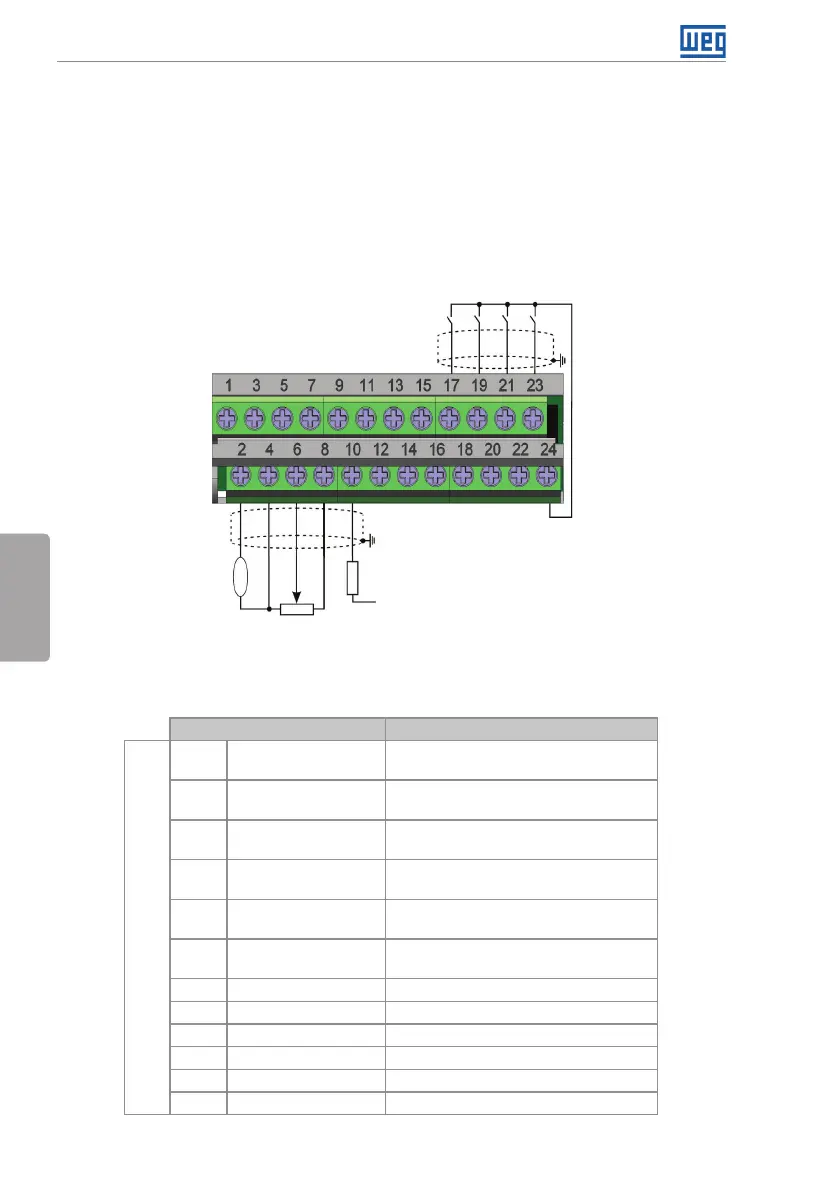

Figura 3.4 (a): Señales del conector del módulo plug-in CFW500-CRS485
Conector Descripción (**)
Borne Superior
1 D O1-R L- N O
Salida digital 1
(contacto NA del relé 1)
3 DO1-R L- C
Salida digital 1
(punto común del relé 1)
5 DO1-RL-NC
Salida digital 1
(contacto NF del relé 1)
7 DO3-RL-NO
Salida digital 3
(contacto NA del relé 2)
9 DO3-RL-C
Salida digital 3
(punto común del relé 2)
11 DO3-RL-NC
Salida digital 3
(contacto NF del relé 2)
13 NC No conectado
15 +24 V Fuente +24 Vcc
17 DI1 Entrada digital 1
19 DI2 Entrada digital 2 (*)
21 DI3 Entrada digital 3
23 DI4 Entrada digital 4
Figura 3.4 (b): Señales del conector del módulo plug-in CFW500-CRS485
