CFW501 | 101
Instalação e Conexão
Português
Blindagem
PE
Seccionadora
Fusíveis
R
S
T
Rede
PE WVU
R BR
DCR
S T U-Ud +Ud V W
PEPE
(b) Mecânica D

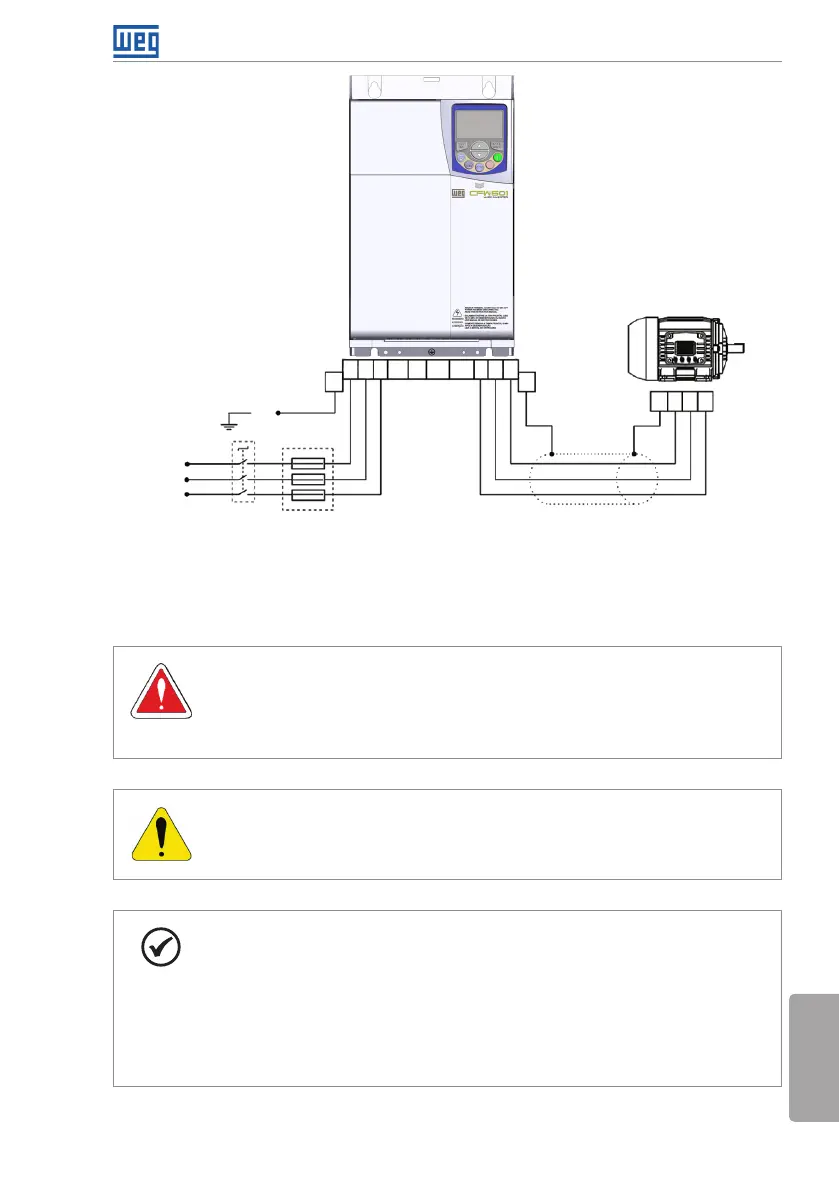

Figura 3.1: (a) e (b) Conexões de potência e aterramento
3.2.3.1 Conexões de Entrada
PERIGO!
Prever um dispositivo para seccionamento da alimentação do inversor.
Este deve seccionar a rede de alimentação para o inversor quando
necessário (por exemplo: durante trabalhos de manutenção).
ATENÇÃO!
A rede que alimenta o inversor deve ter o neutro solidamente aterrado. No
caso de rede IT, seguir as instruções descritas no item 3.2.3.3 - Redes IT.
NOTA!
A tensão de rede deve ser compatível com a tensão nominal do inversor.
Capacitores de correção do fator de potência não são necessários
na entrada (L/L1, N/L2, L3 ou R, S, T) e não devem ser conectados
na saída (U, V, W).
A impedância máxima de rede permitida é 1% de queda de tensão.
Não é permitida a utilização de indutor no link CC.
