4.3 MODOS DE OPERAÇÃO DA HMI
O modo de monitoração permite que o usuário visualize até duas variáveis de interesse
no mostrador principal e outra no secundário. Tais áreas do display são definidas na
figura 4.2.
O modo de parametrização é constituído de três níveis: O Nível 1 permite que o usuário
selecione um dos itens do Menu para direcionar a navegação nos parâmetros. O Nível
2 permite a navegação entre os parâmetros do grupo selecionado pelo Nível 1. O
Nível 3, por sua vez, permite a edição do parâmetro selecionado no Nível 2. Ao final
deste nível o valor modificado é salvo ou não se a tecla ENTER ou ESC é pressionada,
respectivamente.
A figura 4.3 ilustra a navegação básica sobre os modos de operação da HMI.
Modo Monitoração
 É o estado inicial da HMI após a energização e
da tela de inicialização, com valores padrão de
fábrica.
 O campo Menu não está ativo nesse modo.
 Os campos mostrador principal e mostrador
secundário da HMI indicam os valores de dois
parâmetros pré-definidos por P0205 e P0206.
 Partindo do modo de monitoração, ao pressionar
a tecla ENTER/MENU comuta-se para o modo
parametrização.
Monitoração
Parametrização
Nível 1
Parametrização
Nível 2
Parametrização
Nível 3
BACK
ESC
BACK
ESC
BACK
ESC
ENTER
MENU
ENTER
MENU
ENTER
MENU
Modo Parametrização
Nível 1:
 Este é o primeiro nível do modo parametrização. É
possível escolher o grupo de parâmetro utilizando
as teclas  e .
 Os campos mostrador principal, mostrador
secundário e unidades de medida não são
mostrados nesse nível.
 Pressione a tecla ENTER/MENU para ir ao nível 2
do modo parametrização – seleção de parâmetros.
 Pressione a tecla BACK/ESC para retornar ao
modo monitoração.
Nível 2:
 O número do parâmetro é exibido no mostrador
principal e o seu conteúdo no mostrador secundário.
 Use as teclas  e  para encontrar o parâmetro
desejado.
 Pressione a tecla ENTER/MENU para ir ao nível 3
do modo parametrização – alteração do conteúdo
dos parâmetros.
 Pressione a tecla BACK/ESC para retornar ao nível
1 do modo parametrização.
Nível 3:
 O conteúdo do parâmetro é exibido no mostrador
principal e o número do parâmetro no mostrador
secundário.
 Use as teclas  e  para configurar o novo valor
para o parâmetro selecionado.
 Pressione a tecla ENTER/MENU para confirmar
a modificação (salvar o novo valor) ou BACK/ESC
para cancelar a modificação (não salva o novo
valor). Em ambos os casos a HMI retorna para o
nível 2 do modo parametrização.

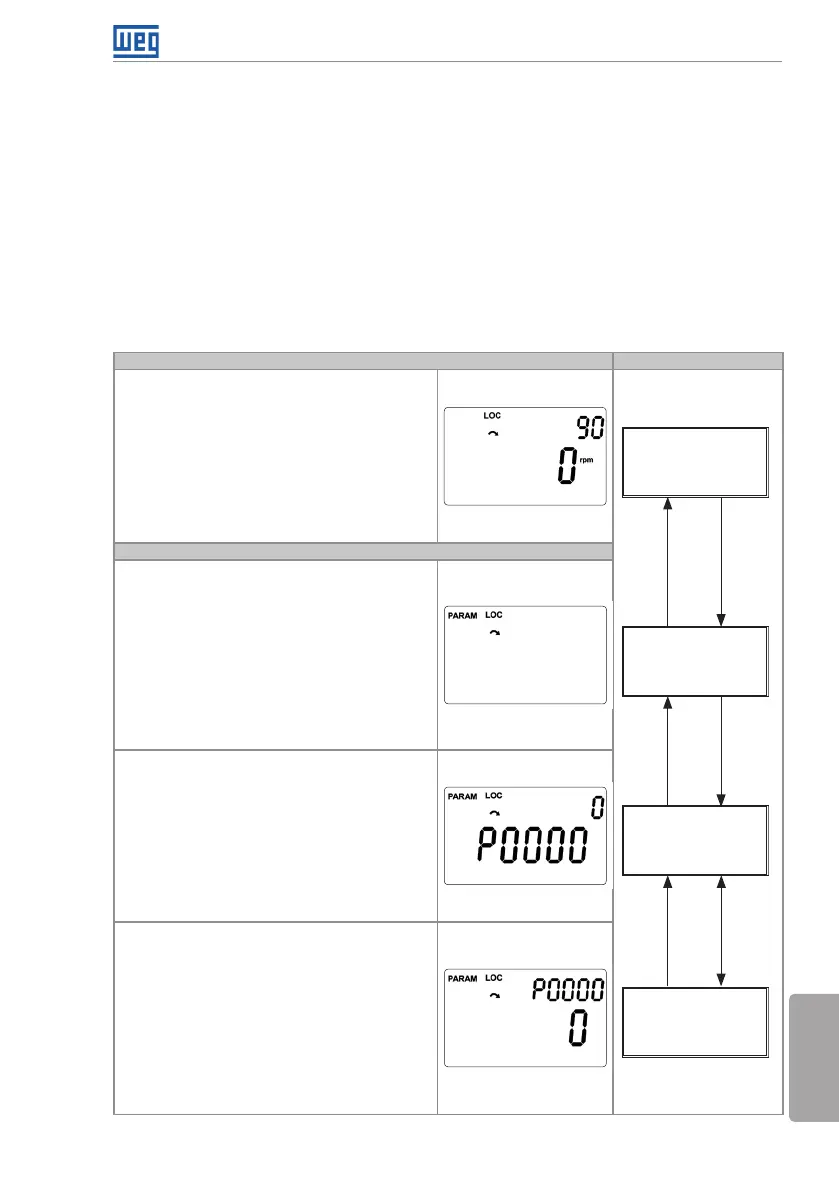

Figura 4.3: Modos de operação da HMI
