WEG CFW501 - Conexiones de Aterramiento

CFW501 | 61
Instalación y Conexión
Español
Conecte un cuarto cable entre la tierra del motor y la tierra del convertidor.
Cuando es utilizado un cable blindado para la conexión del motor:
 Siga las recomendaciones de la norma IEC6 0034-25.
 Utilice una conexión de baja impedancia para altas frecuencias para conectar el
blindaje del cable a tierra. Utilice piezas suministradas con el convertidor.
 El accesorio “Kit de blindaje de los cables de potencia y control CFW500-KPCSx”
(consulte la sección 7.2 - Accesorios), puede ser montado en la parte inferior del
gabinete. La figura 3.3 muestra un ejemplo con detalles de la conexión del blindaje de
los cables de la red de alimentación y del motor con el accesorio CFW500-KPCSA.
Además de eso, este accesorio posibilita la conexión del blindaje de los cables de
control.

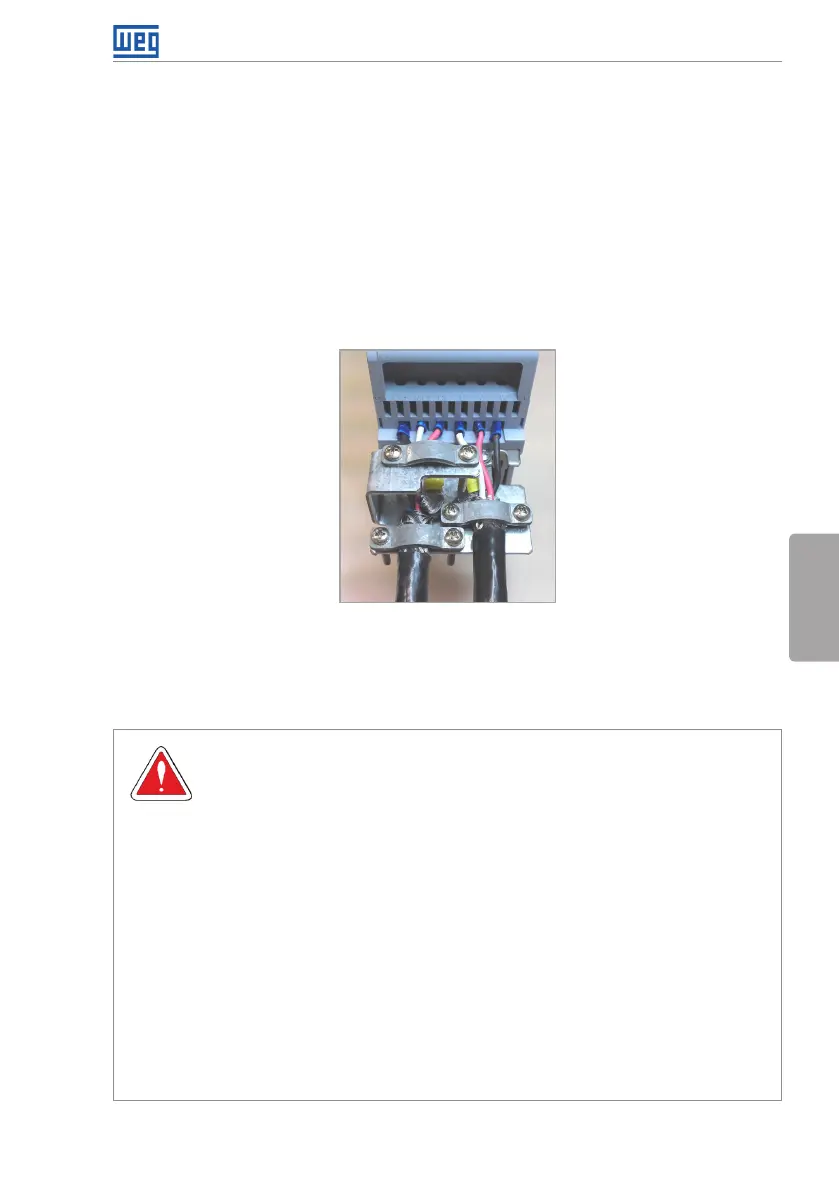

Figura 3.3: Detalle de la conexión del blindaje de los cables de la red de alimentación y del motor con
accesorio CFW500-KPCSA
3.2.4 Conexiones de Aterramiento
¡PELIGRO!
 El convertidor debe ser obligatoriamente conectado a una tierra de
protección (PE).
 Utilizar cableado de aterramiento con dimensión, como mínimo, igual
a la indicada en la tabla B.1.
 El torque máximo de apriete de las conexiones de aterramiento es de
1.7 N.m(15 lbf.in).
 Conecte los puntos de aterramiento del convertidor a una asta de
aterramiento específica, o al punto de aterramiento específico o incluso
al punto de aterramiento general (resistencia ≤ 10 Ω).
 El conductor neutro de la red que alimenta al convertidor debe ser
solidamente aterrado, sin embargo el mismo no debe ser utilizado
para aterramiento del convertidor.
 No comparta el cableado de aterramiento con otros equipamientos que
operen con altas corrientes (ej..: motores de alta potencia, máquinas
de soldadura, etc.).
