WEG CFW501 - Frenado Reostático

CFW501 | 59
Instalación y Conexión
Español
3.2.3.3 Frenado Reostático
¡NOTA!
El frenado reostático está disponible en los modelos a partir de la
mecánica B.
Consulte la tabla B.1 para las siguientes especificaciones de frenado reostático: corriente
máxima, resistencia, corriente eficaz (*) y dimensión del cable.
Red de
alimentación
Termostato
Resistor
de frenado
Relé
térmico
Alimentación
de comando
Contactor
BR
+Ud
R
S
T

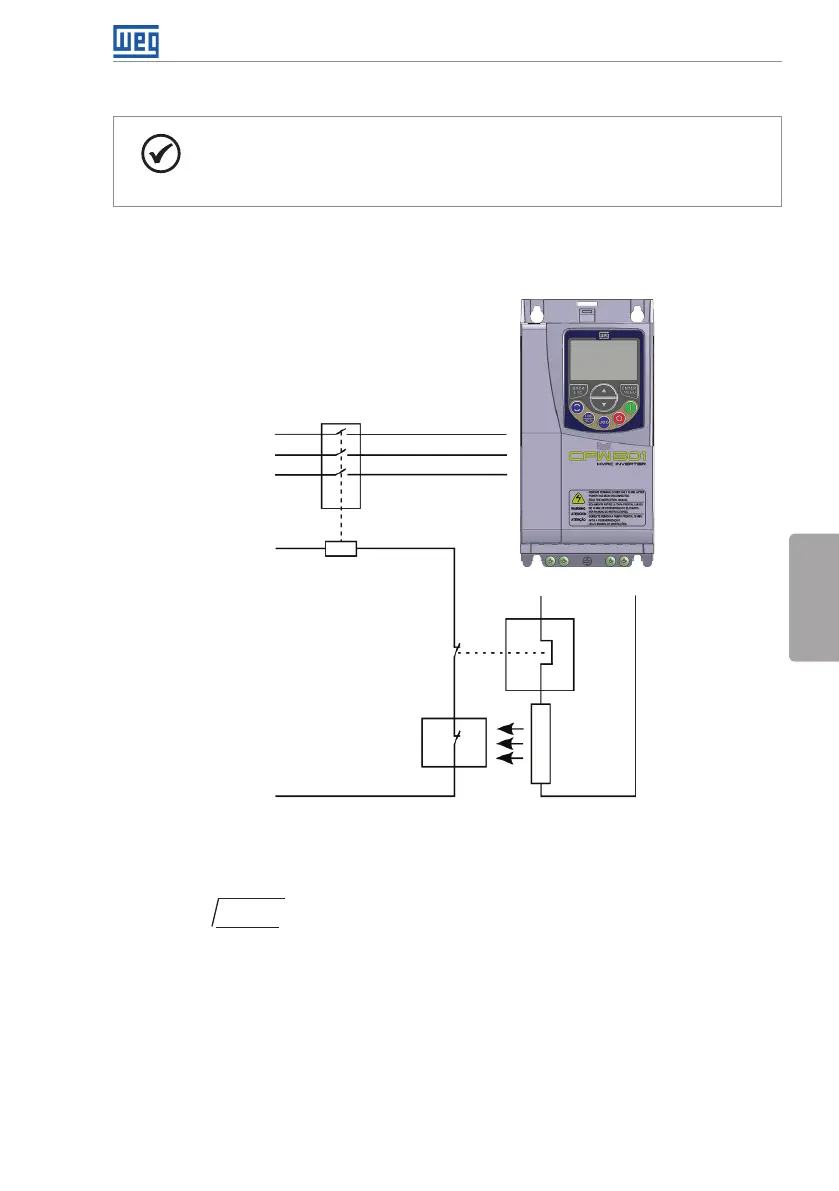

Figura 3.2: Conexión del resistor de frenado
(*) La corriente eficaz de frenado puede ser calculada a través de:
I
eficaz
= I
max
.
t
br
(min)
√
5
Siendo: t
br
corresponde a la suma de los tiempos de actuación del frenado durante el
más severo ciclo de 5 minutos.
La potencia del resistor de frenado debe ser calculada en función del tiempo de
desaceleración, de la inercia de la carga y del conjugado resistente.
Procedimiento para uso del frenado reostático:
 Conecte el resistor de frenado entre los bornes de potencia +Ud y BR.
