108 | CFW501
Instalação e Conexão
Português
NOTA!
Configurações para ligação da RS485:
S1.3 = ON e S1.4 = ON: terminação RS485 ligada.
S1.3 = OFF e S1.4 = OFF: terminação RS485 desligada.
Qualquer outra combinação das chaves não é permitida.
NOTA!
Configurações para ligação da RS485:
S2.3 = ON e S2.4 = ON: terminação RS485(2) ligada.
S2.3 = OFF e S2.4 = OFF: terminação RS485(2) desligada.
Qualquer outra combinação das chaves não é permitida.
Para correta instalação da fiação de controle, utilize:
1. Bitola dos cabos: 0.5 mm² (20 AWG) a 1.5 mm² (14 AWG).
2. Torque máximo: 0.5 N.m (4.50 lbf.in).
3. Fiações no conector do módulo plug-in com cabo blindado e separadas das demais
fiações (potência, comando em 110 V / 220 Vca, etc), conforme o item 3.2.6 - Distância
para Separação de Cabos. Caso o cruzamento destes cabos com os demais seja
inevitável, o mesmo deve ser feito de forma perpendicular entre eles, mantendo o
afastamento mínimo de 5 cm neste ponto.

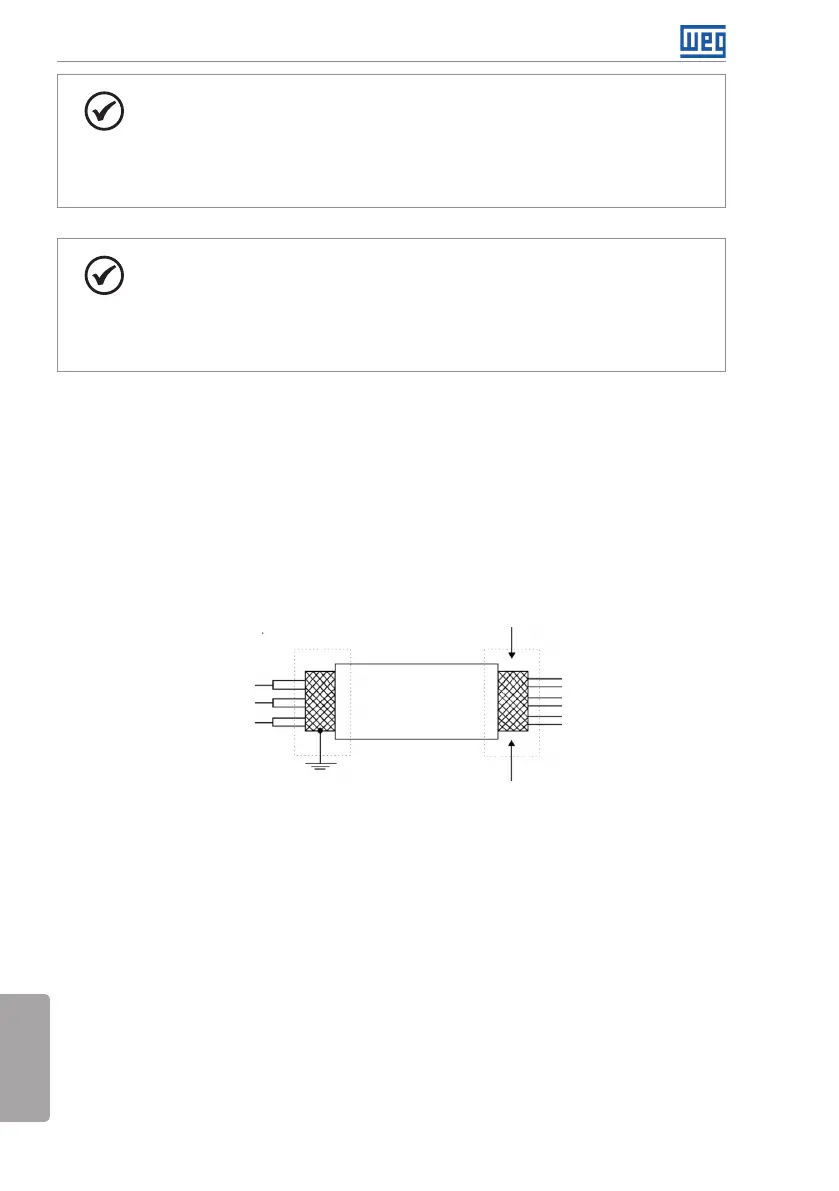

Conectar a blindagem de acordo com a figura abaixo:
Não aterrar
Isolar com fita
Lado do
inversor
Figura 3.5: Conexão da blindagem
4. Relés, contatores, solenóides ou bobinas de freios eletromecânicos instalados próximos aos
inversores podem eventualmente gerar interferências no circuito de controle. Para eliminar
este efeito, supressores RC devem ser conectados em paralelo com as bobinas destes
dispositivos, no caso de alimentação CA, e diodos de roda-livre no caso de alimentação CC.
