ESPAÑOL

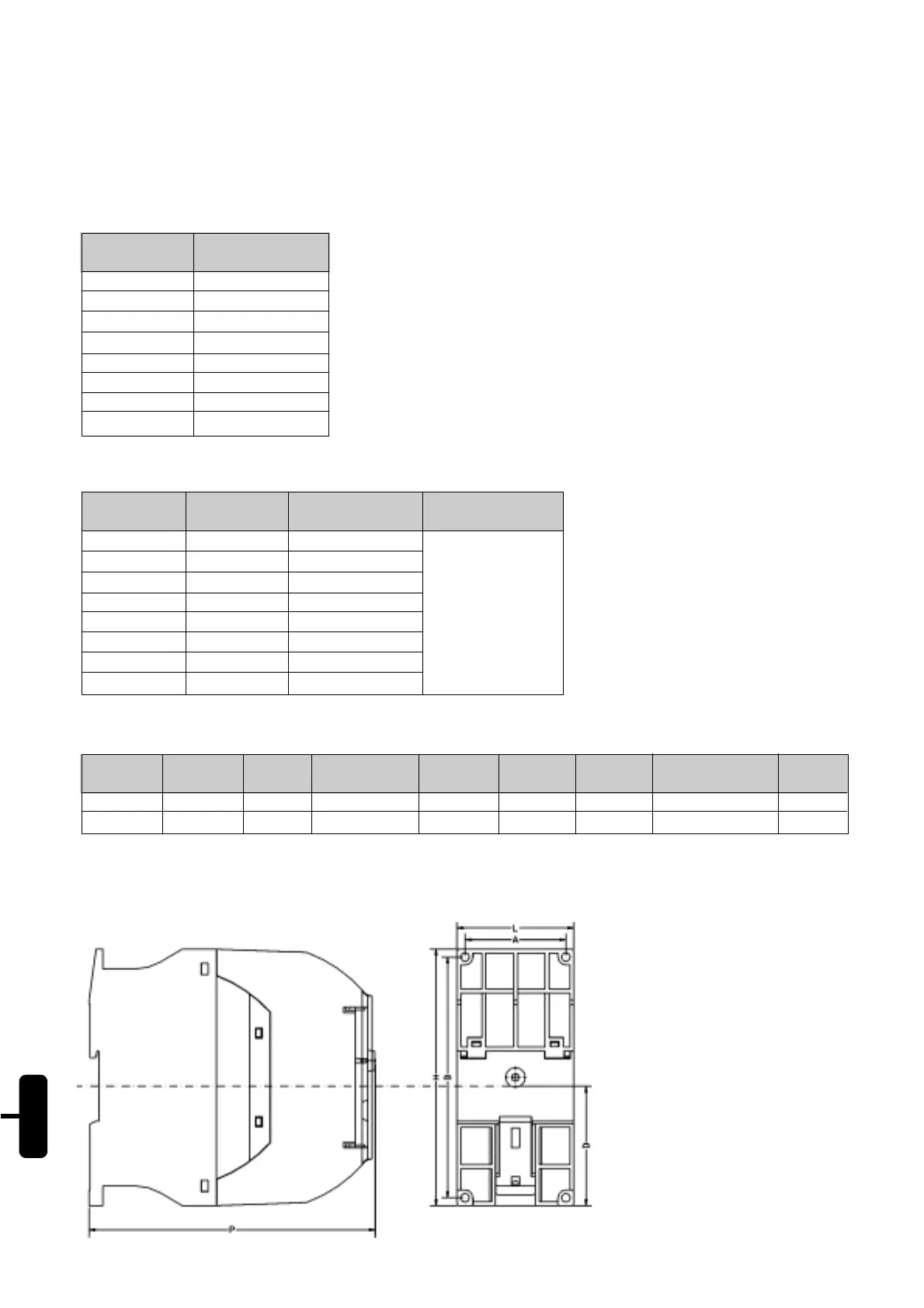

8. CAPACIDAD DE LA RED DE ALIMENTACIÓN:
El SSW-05 Plus es adecuado para ser utilizado en un circuito capaz de suministrar no más que X A
RMS
(Conforme tabla abajo) ampares simétricos, Y Volts máximo:
Modelo da
SSW-05 Plus
3A
10A
16A
23A
30A
45A
60A
85A
Y = 220- 575V
X (kA)
5
5
5
5
5
5
5
10
9. TABLA CON FUSIBLES Y CONTATOR (VER ÍTEM 11):
Corriente del
SSW-05 Plus
3A
10A
16A
23A
30A
45A
60A
85A
Contator
(K1)
CWM09
CWM12
CWM18
CWM25
CWM32
CWM50
CWM65
CWM95
Fusible
(F1, F2,F3)
Tipo D 10A
Tipo D 16A
Tipo D 25A
Tipo D 35A
Tipo D 50A
Tipo D 63A
Tipo NH 100A
Tipo NH 125A
Fusible
(F11, F12, F21)
Tipo D 6A
10. DIMENSIONES:
Notas:
1) La fijación de la SSW-05 Plus puede ser hecha en carril DIN 35mm con alas iguales.
2) En el caso de fijación a través de tornillos M4 el par (torque) no debe ser mayor que 0,2Nm (1,77 lb in) para
los tornillos superiores y 1Nm (8,850 lb in) para los inferiores.
Mecánica
1
2
Ancho L
(mm)
59
79
Profundidad P
(mm)
145
172
Fijación A
(mm)
51
71
Fijación B
(mm)
122
177
Fijación
Tornillo M4 / Carril
Tornillo M4 / Carril
Peso
(kg)
0,74
1,67
Altura H
(mm)
130
185
Fijación D
(mm)
61
99
