WEG SSW-05 Plus Series - Como Instalar y Conectar el SSW-05 Plus

ESPAÑOL

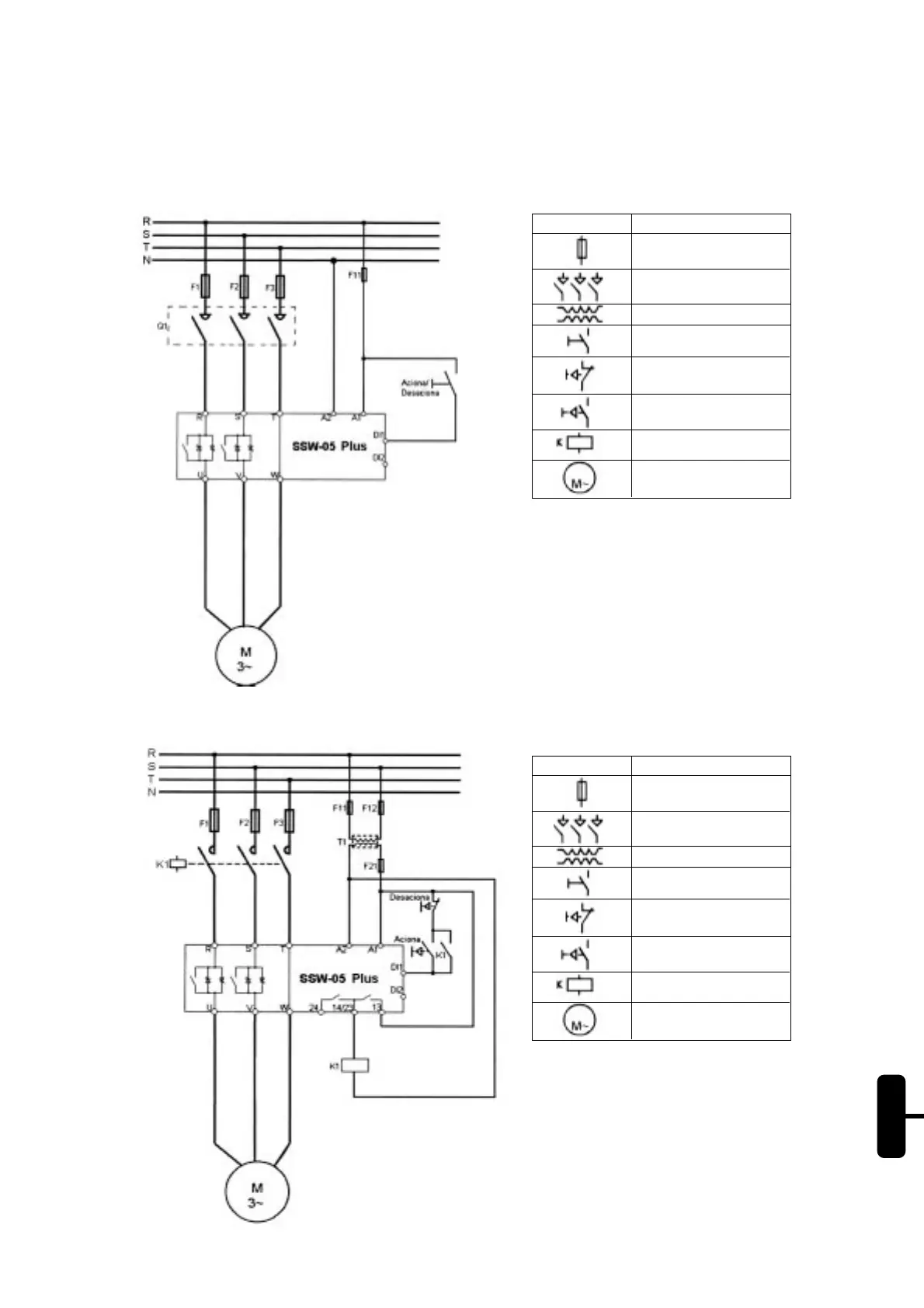

11.COMO INSTALAR Y CONECTAR EL SSW-05 PLUS:
11.1. Arranque y Parada Simplificada:
11.2. Arranque y Parada utilizando Contactor y Botoneras:
El transformador “T1” solamente es necesario
cuando la tensión de la red fuere distinta de la
faja permitida para alimentación de la
Electrónica (90 _ 250Vac). Para 380V utilizar
el neutro (N) y una fase.
Simbologia
Descripción
Fusible
Seccionadora
(Abertura bajo Carga)
Transformador
Llave N.A
(Con retención)
Botonera N.F
(Con retorno Automático)
Botonera N.A
(Con retorno Automático)
Contactor (Bobina)
Motor de Indución
Trifásico
Simbologia
Descripción
Fusible
Seccionadora
(Abertura bajo Carga)
Transformador
Llave N.A
(Con retención)
Botonera N.F
(Con retorno Automático)
Botonera N.A
(Con retorno Automático)
Contactor (Bobina)
Motor de Indución
Trifásico
