ESPAÑOL

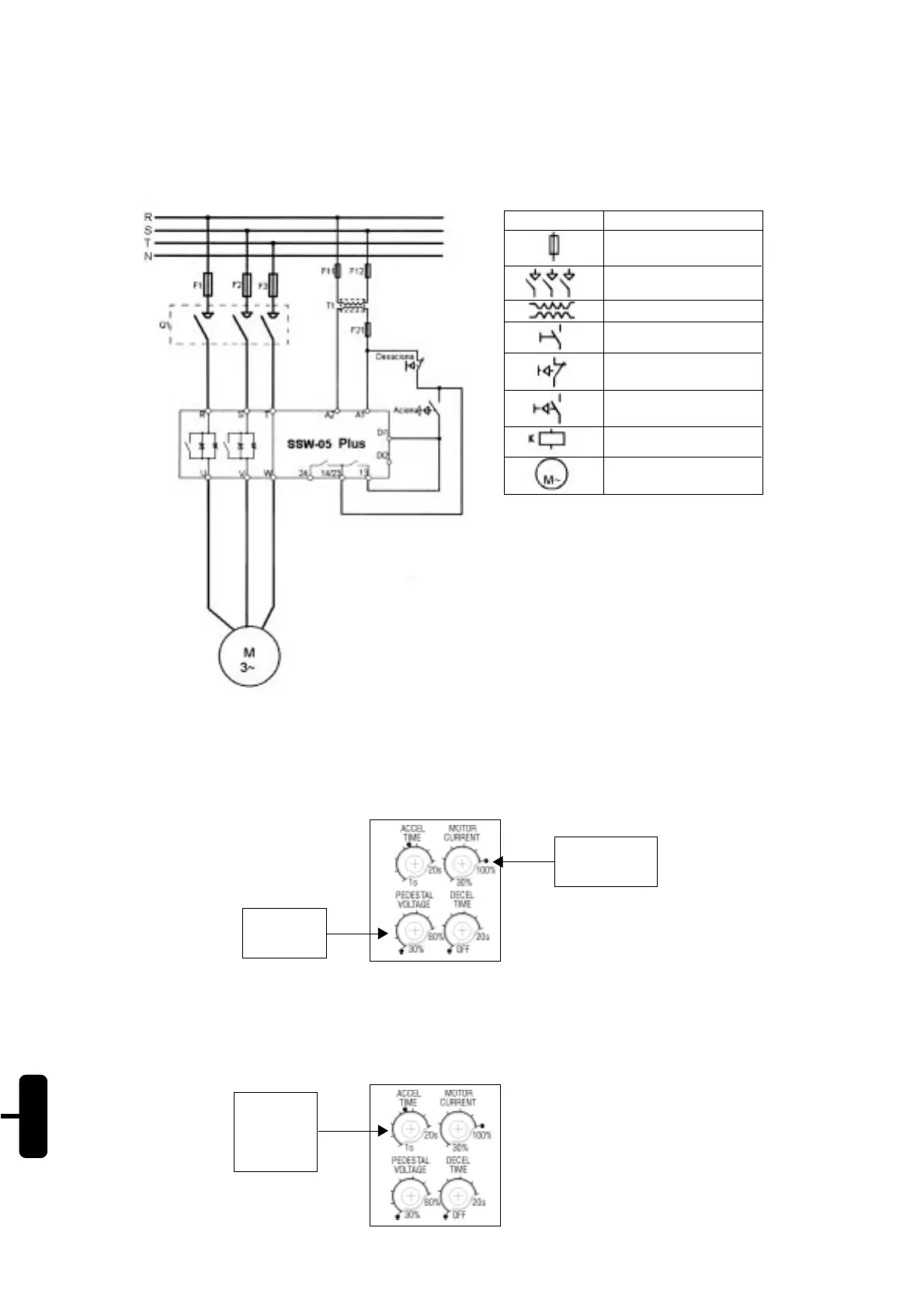

11.3. Arranque y Parada utilizando Botoneras y Relé de Operación del SSW-05 Plus:
El transformador “T1” solamente es necesario
cuando la tensión de la red fuere distinta de la
faja permitida para alimentación de la
Electrónica (90 _ 250Vac). Paraà 380V utilizar
el neutro (N) y una fase.
Simbologia
Descripción
Fusible
Seccionadora
(Abertura bajo Carga)
Transformador
Llave N.A
(Con retención)
Botonera N.F
(Con retorno Automático)
Botonera N.A
(Con retorno Automático)
Contactor (Bobina)
Motor de Indución
Trifásico
12.COMO AJUSTAR EL SSW-05 PLUS:
12.1. Ajuste de la Tensión Inicial:
Ajuste la tensión inicial para el valor que empece a girar el motor accionado por el SSW-05 Plus tan pronto esta
reciba el comando de acciona.
12.2. Ajuste de la Rampa del Tiempo de Aceleración:
Ajuste el valor necesario para que el motor logre llegar hasta su rotación nominal.
Nota: Tomar cuidado en los casos en que la relación de Corriente del SSW-05 Plus y de la Corriente nomi-
nal del Motor sea 1,00, pues el tiempo máximo que la SSW-05 Plus puede funcionar con 3 x In es de 10
segundos.
Trimpot de
Ajuste de la
Tensión Inicial
Trimpot de
Ajuste de
Tiempo de la
Rampa de
Aceleración
El punto indica el
ajuste padrón
de fábrica
