WEG SSW-05 Plus Series User Manual

PORTUGUÊS
6. TABELA DE POTÊNCIAS / CORRENTES / FIAÇÃO DE POTÊNCIA (COBRE 70°C):
Modelo
SSW-05.3
SSW-05.10
SSW-05.16
SSW-05.23
SSW-05.30
SSW-05.45
SSW-05.60
SSW-05.85
Corrente
Nominal
3A
10A
16A
23A
30A
45A
60A
85A
220V...240V
cv kW
0,75 0,55
3 2,2
5 3,7
7,5 5,5
10 7,5
15 11
20 15
30 22
380V...415V
cv kW
1,5 1,1
6 4,5
10 7,5
15 11
20 15
30 22
40 30
60 45
440V...480V
cv kW
2 1,5
7,5 5,5
12,5 9,2
15 11
20 15
30 22
40 30
60 45
Fiação da
Potência mm
2
(AWG)
0,75 (18)
1,5 (16)
4 (12)
6 (10)
10 (8)
16 (6)
25 (4)
35 (2)
Mecânica
1
2
7. TABELA COM TORQUE DOS CONECTORES:
Mecânica da
SSW-05 Plus
1
2
Torque nos Bornes da Eletrônica
(A1, A2, DI1, DI2, 13, 14/23 e 24)
Nm (lb-in)
0,5 (4,5)
0,5 (4,5)
Torque nos Bornes da Potência
(R, S, T, U, V e W)
Nm (lb-in)
3,0 (32,7)
5,5 (60,0)
As potências acima são para motores Standard 4 pólos WEG.

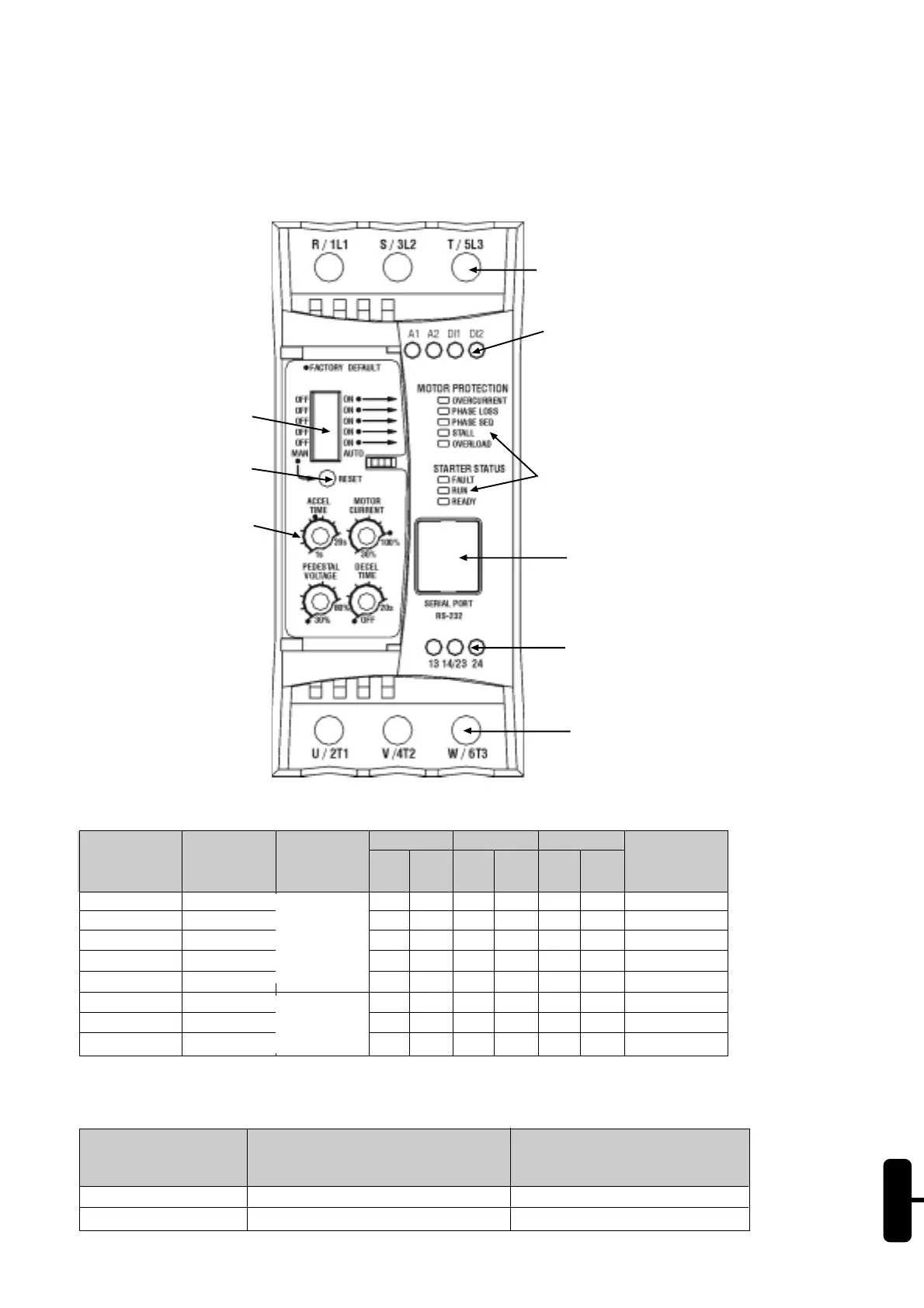

5. DESCRIÇÃO DA SSW-05 PLUS:
Trimpots para
Ajustes
Botão para
Reset
Dip-switch para Habilitar
as Proteções
Entrada de Alimentação Trifásica
Comando Aciona/Desaciona motor (DI1)
Reset (DI2)
Alimentação da Eletrônica (A1 e A2)
Leds para indicação de
Status da SSW-05 Plus
Saídas a Relé (13, 14/23 e 24)
Saída para motor
Conector para Serial ou HMI remota
