WEG SSW-05 Plus Series - Dispositivos Opcionais; Solução de Problemas Mais Frequentes

PORTUGUÊS

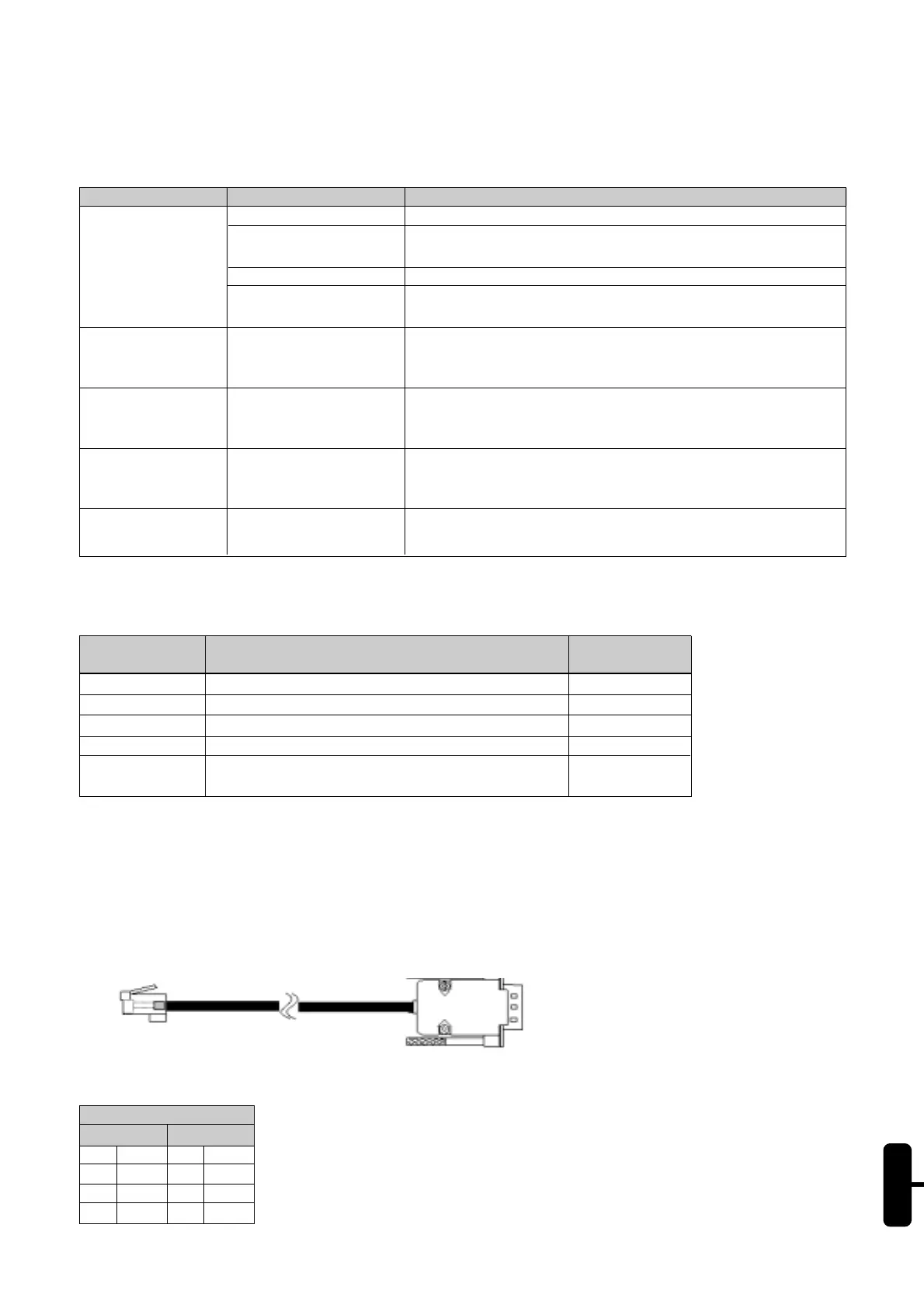

18. SOLUÇÃO DE PROBLEMAS MAIS FREQUENTES:
Problema
Motor
não Gira
Rotação do
motor oscila
(flutua)
Rotação do motor
muito alta ou
muito baixa
Trancos na
desaceleração
de Bombas
Trancos na
aceleração
Ponto a ser Verificado
Fiação Errada
Falta de Alimentação
Programação Errada
Erro
Conexões Frouxas
Dados de placa do motor
Ajustes da Soft-Starter
Ajustes da Soft-Starter
Ação Corretiva
1. Verificar todas as conexões de potência e comando.
1. Verificar a alimentação da Potência (R, S, T)
2. Verificar a alimentação da Eletrônica (A1, A2)
1. Verificar se os ajustes estão corretos para a aplicação.
1. Verificar se a SSW-05 Plus não está numa condição de bloqueio
(ver item 14 – proteções e sinalizações).
1. Desligue a SSW-05 Plus, desligue as alimentações e reaperte todas
as conexões.
2. Checar todas as conexões internas da SSW-05 Plus.
1. Verificar se o motor utilizado está de acordo com a aplicação.
1. Reduzir o tempo da rampa de desaceleração.
1. Reduzir o tempo da rampa de aceleração.
2. Reduzir o ajuste de tensão de pedestal.
19. DISPOSITIVOS OPCIONAIS:
Este capítulo descreve os dispositivos opcionais que podem ser utilizados com a Soft-Starter. A tabela 18.1 mostra
um resumo dos opcionais existentes
Nome
CAB-RS-1
CAB-RS-2
CAB-RS-3
MIW-02
HMI-SSW05-RS
Função
Cabo para HMI remota serial com 1m
Cabo para HMI remota serial com 2m
Cabo para HMI remota serial com 3m
Módulo externo para conversão de RS-232 para RS-485.
HMI remota serial. Para uso remoto com cabo CAB-RS
até 3m. Função Copy.
Ítem de Estoque
WEG
0307.7827
0307.7828
0307.7829
417100543
417100996
19.1. CAB-RS-1, CAB-RS-2, CAB-RS-3:
Cabos utilizados para interligar a Soft-Starter e a HMI remota serial (HMI-SSW05-RS). Existem 3 opções de cabos
com comprimentos de 1,2 e 3m. Um destes deve ser utilizado pelo usuário de acordo com a aplicação.
O cabo CAB-RS-X deve ser instalado separadamente das fiações de potência. Deve-se ter o cuidado de separar o
cabo CAB-RS-X dos demais cabos existentes na instalação de uma distância mínima de 10cm.
Tabela 19.1 - Opcionais disponíveis para a SSW-05
Soft-Starter
Conector RJ
HMI
Conector DB9
PINOS DB9
1 Vcc
2RX
3TX
5 GND
LIGAÇÃO DOS CABOS
PINOS RJ
1 Vcc
6TX
4RX
5 GND
Figura 19.1- Cabo CAB-RS para HMI-SSW05-RS
