WEG SSW-05 Plus Series - Funcionamiento de las Salidas Digitales al Relé

ESPAÑOL
13. FUNCIONAMIENTO DE LAS SALIDAS DIGITALES AL RELÉ:
El relé para Función de Operación cierra su contacto N.A. (13-14/23) siempre que el SSW-05 Plus recibir un
comando de acciona, y este contacto solamente es abierto al final de la rampa de deceleración (cuando fuere
ajustado vía trimpot) o cuando el SSW-05 Plus recibe un comando de desacciona.
El relé para Función Tensión Plena cierra su contacto N.A. (14/23-24) siempre que el SSW-05 Plus estuviere con
100% de la tensión aplicada al motor por el accionado, y este contacto es abierto cuando el SSW-05 Plus recibe un
comando de desacciona.

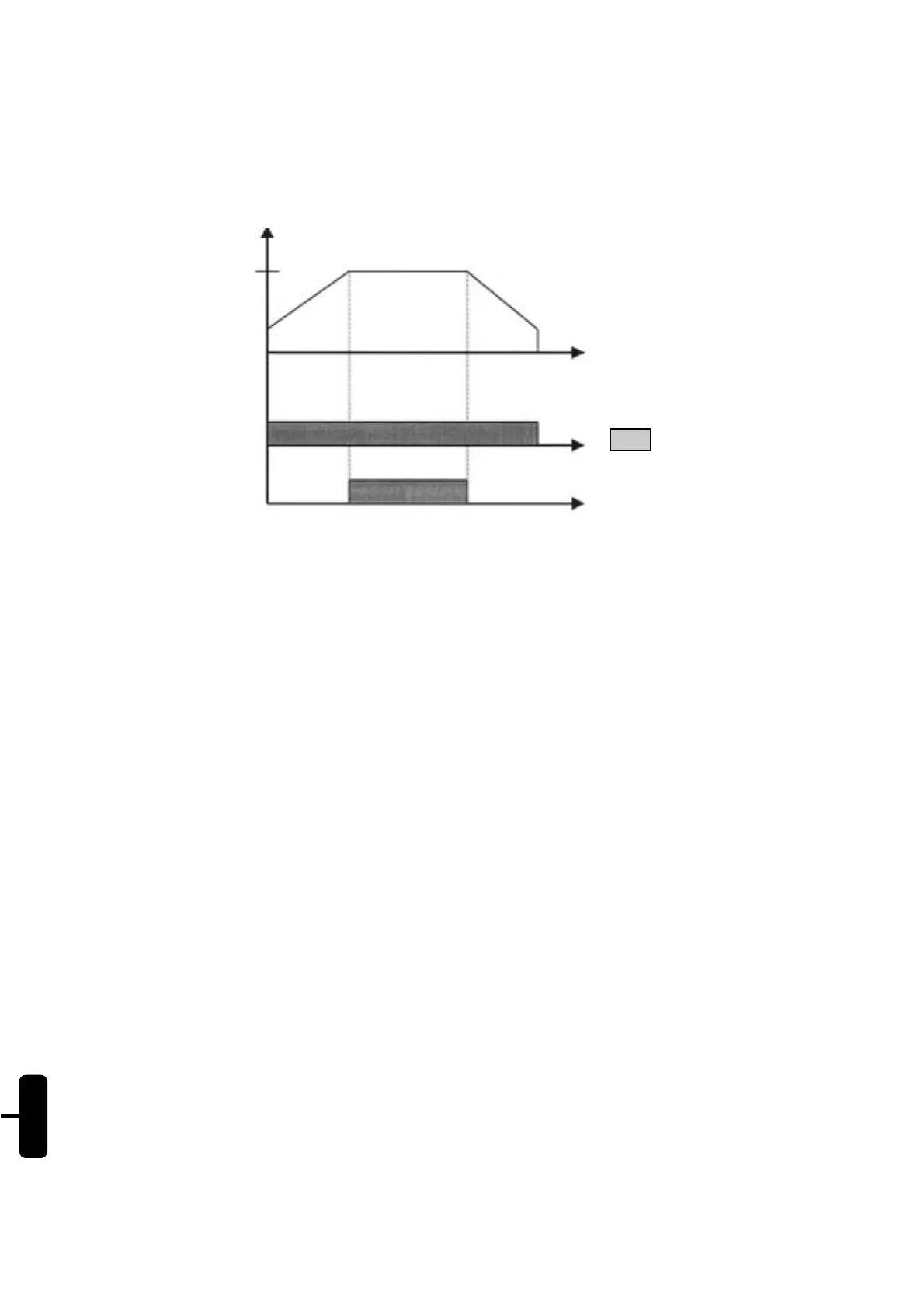

100%
Función de Operación
(13-14/23)
Función Tensión Plena
(14/23-24)
U
N
(Tensión en el Motor)
t
t
t
Relé Ligado
