PORTUGUÊS

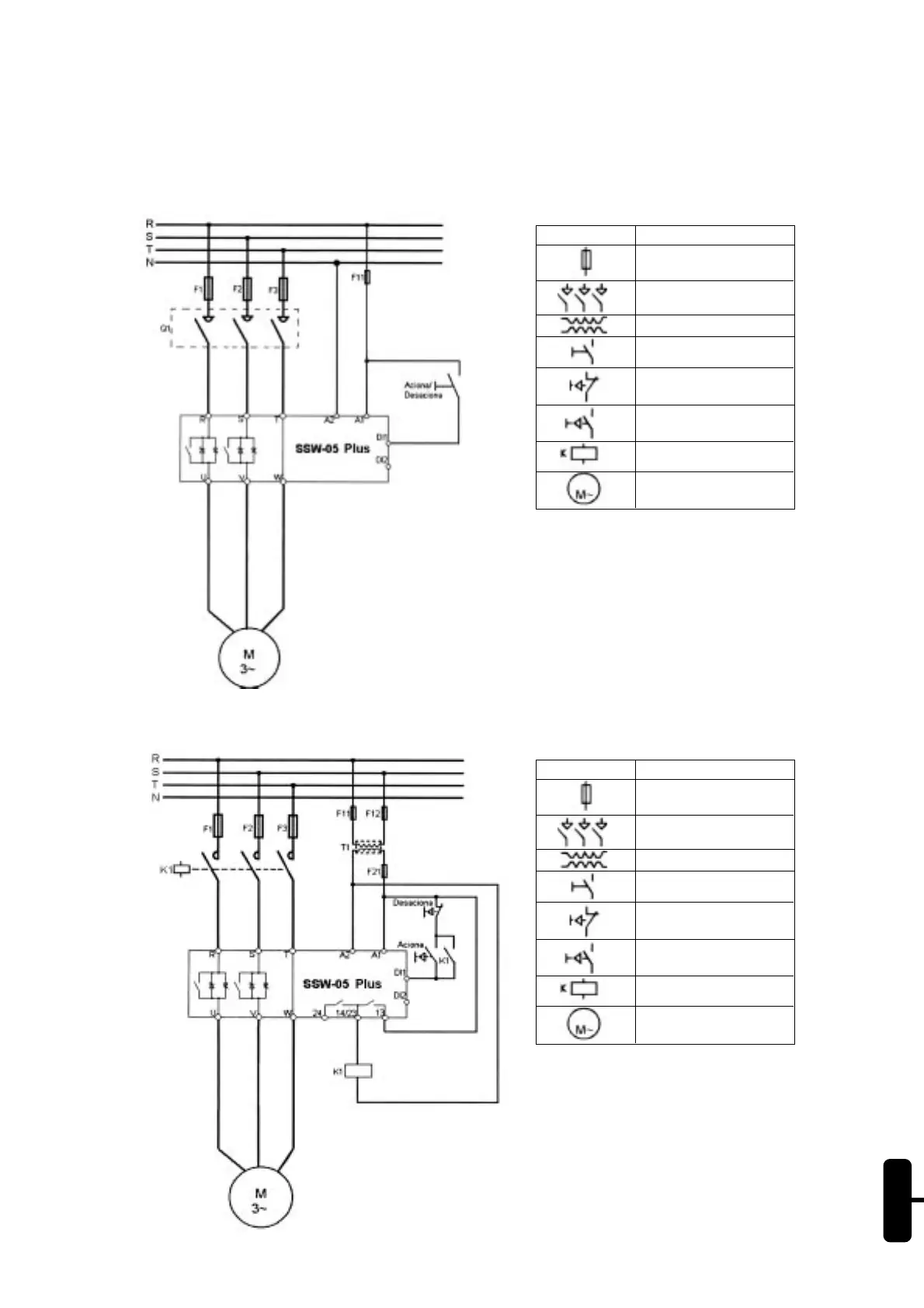

11. COMO INSTALAR E CONECTAR A SSW-05 PLUS:
11.1. Partida e Parada Simplificada:
11.2. Partida e Parada utilizando Contator e Botoeiras:
O transformador “T1” apenas é necessário
quando a tensão da rede for diferente
da faixa permitida para alimentação da
Eletrônica (90 – 250Vac). Para 380V
utilizar o neutro (N) e uma fase.
Simbologia
Descrição
Fusível
Seccionadora
(Abertura sob Carga)
Transformador
Chave N.A
(Com retenção)
Botoeira N.F
(Com retorno Automático)
Botoeira N.A
(Com retorno Automático)
Contator (Bobina)
Motor de Indução
Trifásico
O transformador “T1” apenas é necessário
quando a tensão da rede for diferente
da faixa permitida para alimentação da
Eletrônica (90 – 250Vac). Para 380V
utilizar o neutro (N) e uma fase.
Simbologia
Descrição
Fusível
Seccionadora
(Abertura sob Carga)
Transformador
Chave N.A
(Com retenção)
Botoeira N.F
(Com retorno Automático)
Botoeira N.A
(Com retorno Automático)
Contator (Bobina)
Motor de Indução
Trifásico
