PORTUGUÊS

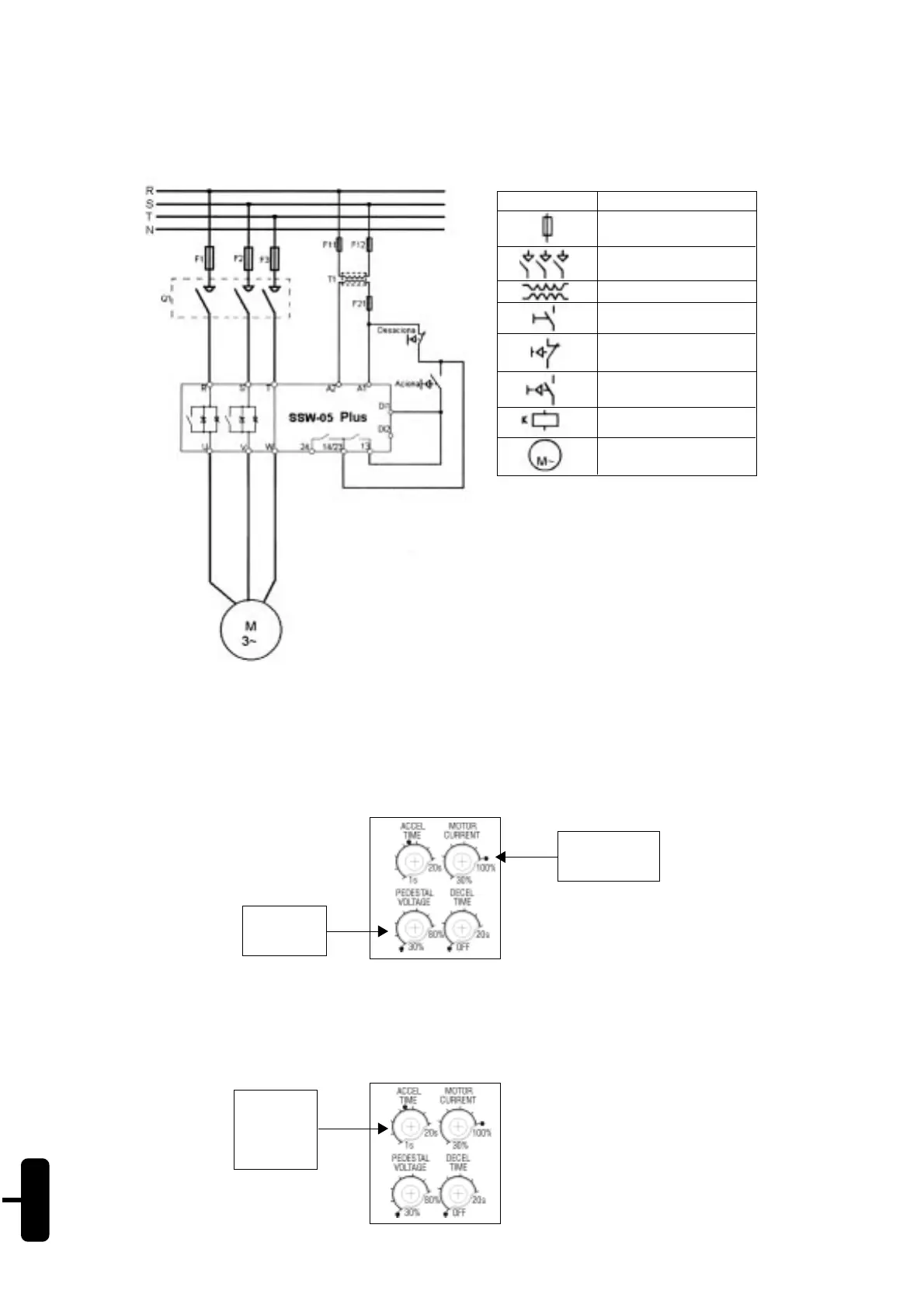

11.3. Partida e Parada utilizando Botoeiras e Relé de Operação da SSW-05 Plus:
O transformador “T1” apenas é necessário
quando a tensão da rede for diferente
da faixa permitida para alimentação da
Eletrônica (90 – 250Vac). Para 380V
utilizar o neutro (N) e uma fase.
Simbologia
Descrição
Fusível
Seccionadora
(Abertura sob Carga)
Transformador
Chave N.A
(Com retenção)
Botoeira N.F
(Com retorno Automático)
Botoeira N.A
(Com retorno Automático)
Contator (Bobina)
Motor de Indução
Trifásico
12. COMO AJUSTAR A SSW-05 PLUS:
12.1. Ajuste da Tensão Inicial:
Ajuste o valor de tensão inicial para o valor que comece a girar o motor acionado pela SSW-05 Plus tão logo esta
receba o comando de aciona.
12.2. Ajuste da Rampa do Tempo de Aceleração:
Ajuste o valor necessário para que o motor consiga chegar a sua rotação nominal.
Nota: Tomar cuidado para que nos casos em que a relação da Corrente da SSW-05 Plus e da Corrente
nominal do Motor é 1,00 o tempo máximo que a SSW-05 Plus pode funcionar com 3 x IN é de 10 segundos.
Trimpot de
Ajuste da
Tensão Inicial
Trimpot de
Ajuste de
Tempo da
Rampa de
Aceleração
O ponto indica o
ajuste padrão
da fábrica
