Funciones básicas de las teclas:
- Habilita la Soft-Starter (arranque);
- Deshabilita la Soft-Starter (parada). Reseta la Soft-Starter luego de la ocurrencia de errores;
- Selecciona (conmuta) display entre número del parámetro y su valor (posición /contenido);
- Incluye número del parámetro o valor del parámetro.
- Disminuye número de parámetro o valor del parámetro.
Nota:
En la ocurrencia de errores juntamente con el uso de HMI-SSW05-RS, el reset de errores debe ser siempre hecho
a través de la tecla . El reset a través de la tecla presente en la parte frontal de la Soft-Starter ocasiona
perdida de comunicación del HMI, resultando en E31. Para reestablecer la comunicación entre HMI y la Soft-Starter
es necesario desconectar y reconectar el cable serial, o entonces desenergizar y energizar nuevamente la Soft-Starter.
19.3.2 Uso del HMI:
El HMI es una interfaces simples que permite la operación y programación de la Soft-Starter. El mismo presenta las
siguientes funciones:
- indicación del estado de operación de la Soft-Starter;
- indicación de fallas;
- visualización y alteración de los parámetros ajustables;
- operación de la Soft-Starter (teclas y );

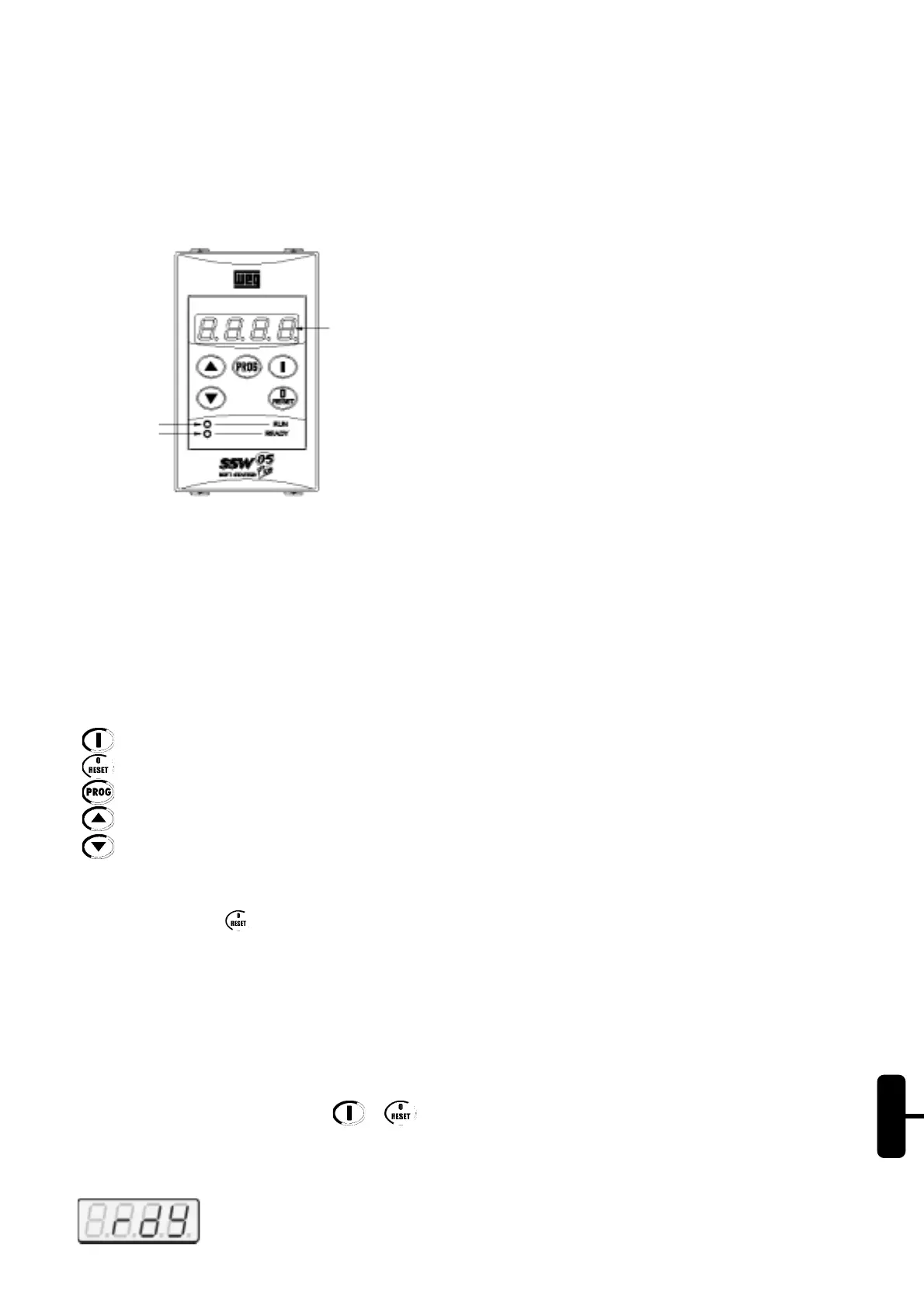

Figura 19.4 – Frontal del HMI-SSW05-RS.
Funciones del display de leds:
Muestra el número del parámetro o su contenido y también mensajes de error y estado.
Funciones de los leds “ready” y “run”
Ready - Acceso: SSW-05 Plus con tensión, aguardando comando de acciona, o con tensión plena en la salida.
- Parpadeando: SSW-05 Plus en rampa de aceleración /deceleración.
Run - Enciende solamente cuando la SSW-05 Plus está en régimen (el motor está con tensión plena).
19.3.3. Señalizaciones / Indicaciones en el Display de la HMI:
Estados de la Soft-Starter:
Soft-Starter lista para accionar el motor
Led “Run”
Led “Ready”
LED Display
19.3.1. Descripción del HMI-SSW05-RS:
El HMI-SSW05-RS contiene un display de leds con 4 dígitos de 7 segmentos, 2 leds de estado y 5 teclas. La figura
abajo muestra una vista frontal del HMI.
