Wega Polaris 2GR - 4 Description de la Machine; Description

74
Polaris
Manuel utilisateur
4 Description de la machine

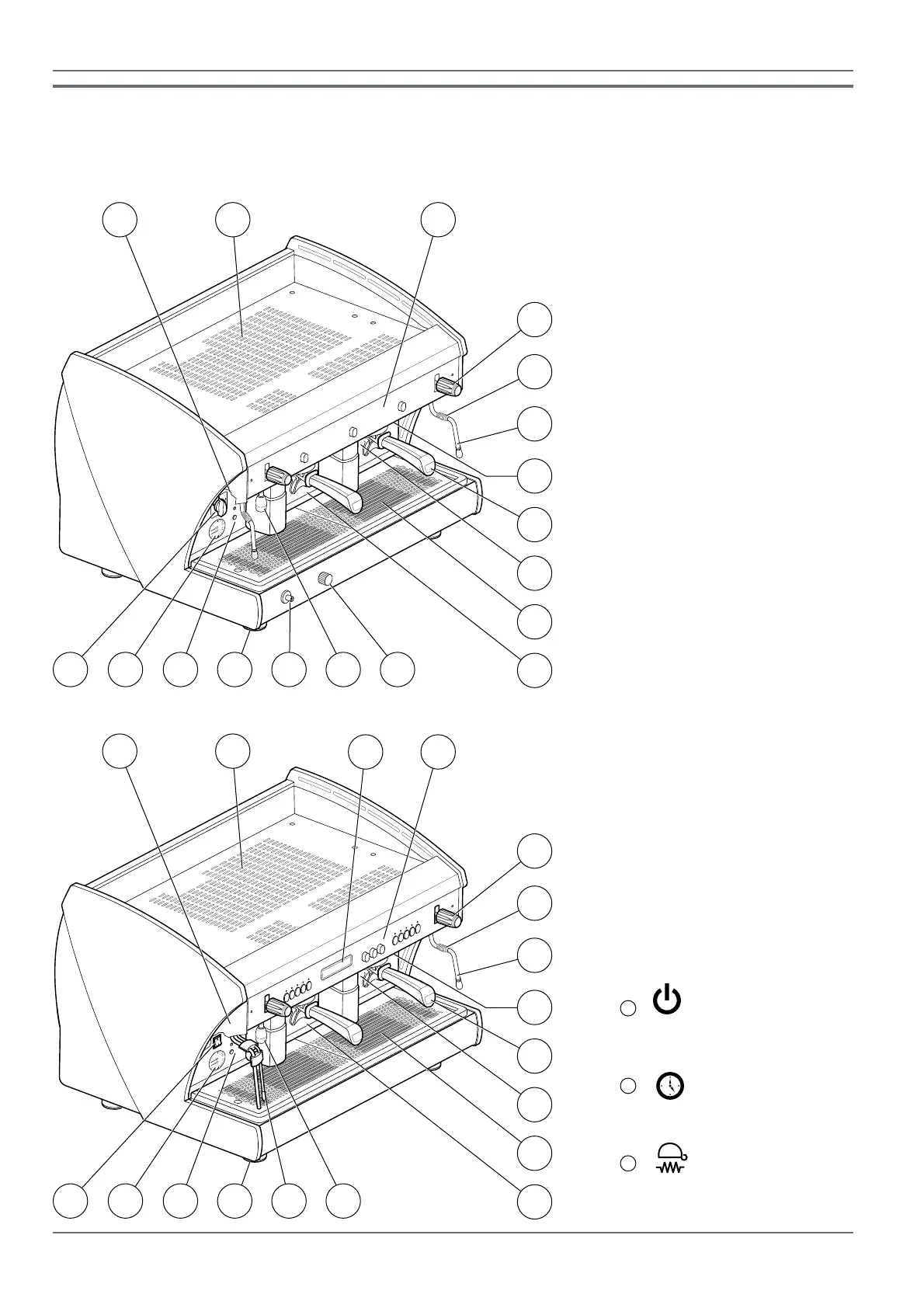

4.1 Description
1. Interrupteur d’allumage.
2. Plan du chaue-tasses.
3. Commandes frontales.
4. Manette vapeur.
5. Protection anti-brûlure.
6. Tuyau sortie vapeur.
7. Niveau optique d’eau dans
le chaue-eau
.
8. Porte-ltre.
9. E’clairage du plan de tra-
vail.
10. Grille porte-tasses.
11. Fenêtre de contrôle du
brûleur à gaz
(*).
12. Sécurité gaz (*).
13. Tuyau sortie eau chaude.
14. Touche d’allumage gaz (*) .
15. Pied réglable.
16. Voyants de signalement
(voir ci-dessous).
17. Manomètre.
18. Commutateur d’allumage .
19. Acheur et touche de
navigation
.
20. Autosteamer.
21. Interrupteur allumage
machine
.
(*) Dispositif en option.
7
8
9
10
11
5
4
21 3
6
12131415161718
7
8
9
10
11
5
4
21
319
6
132015161721
Délai d’attente
de remplissage
du chaue-eau
(version EMA/EPU
uniquement)
Chaue-tasses
Mise en marche
machine
ON
