WIKA 操作说明书（型号：CEP6000）
月/年国家/地区代码基于 10/2014 GB/CN
CN
–
+
UUT
MEASURE / SOURCE
3W
mA+
TC
V
mA
Loop
+
V
Hz
–
+
4W
mA–
MEASURE
–
Ω
mA LOOP
0.000 mA
-25.00%
mA OUT
MENU
6.000 V
LIGHT

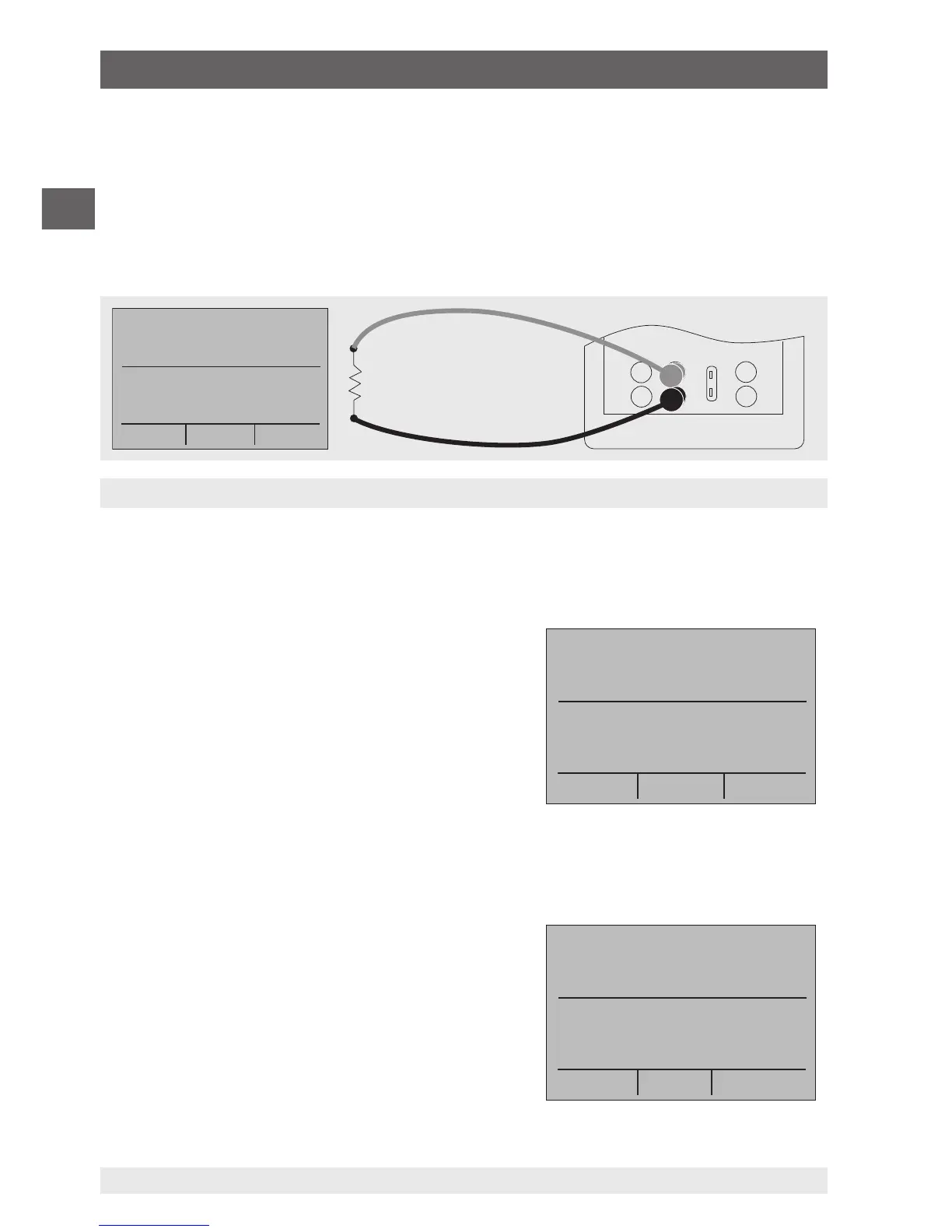

电压、频率和脉冲输出连接
6.5.5 电压输出
要输出电压，请执行以下步骤：
1. 在主菜单中，切换到下部显示区“LOWER”并选择“VOLTS”。
2. 输入/输出设定必须设为“OUT”。
3. 将测试线缆连接到电压输出端子（请参见下图）。
4. 通过键盘输入所需的电压值。
6.5.6 频率输出
要输出频率，请执行以下步骤：
1. 在主菜单中，切换到下部显示区“LOWER”并
选择“FREQ”。
2. 输入/输出设定必须设为“OUT”。
3. 设定相应的频率单位。
4. 将测试线缆连接到频率输出端子（请参见
图“电压、频率和脉冲输出连接”）。
5. 通过键盘输入所需的频率值。
6. 要更改幅度，在菜单功能“频率或脉冲输出”
中选择选项“FREQ LEVEL”。
7. 通过键盘输入所需的幅度值。
6.5.7 脉冲输出
校准仪可以生成脉冲序列，可以按所需频率调整脉
冲数。
举例来说，如果频率设定为 60 Hz，脉冲数设定为
60，校准仪在 1 秒钟内将生成 60 次脉冲。
作为脉冲发生器运行时，连接与频率“输出”相
同。
mA IN
0.000 mA
-25.00%
FREQ OUT
5.0 Vpp
MENU
4.0 kHz
LIGHT
mA LOOP
0.000 mA
-25.00%
PULSE
5.0 Vpp
MENU
5.0 kHz
TRIG COUNTS
6.调试、操作
