WIKA 操作说明书（型号：CEP6000）
月/年国家/地区代码基于 10/2014 GB/CN
CN
mA IN
0.000 mA
-25.00%
TC OUT CJC OFF
E
MENU
100.0 °C
LIGHT
MEASURE / SOURCE
3W
mA+
TC
V
mA
Loop
+
V
Hz
–
+
4W
mA–
MEASURE
–
–
+
+
–
Ω

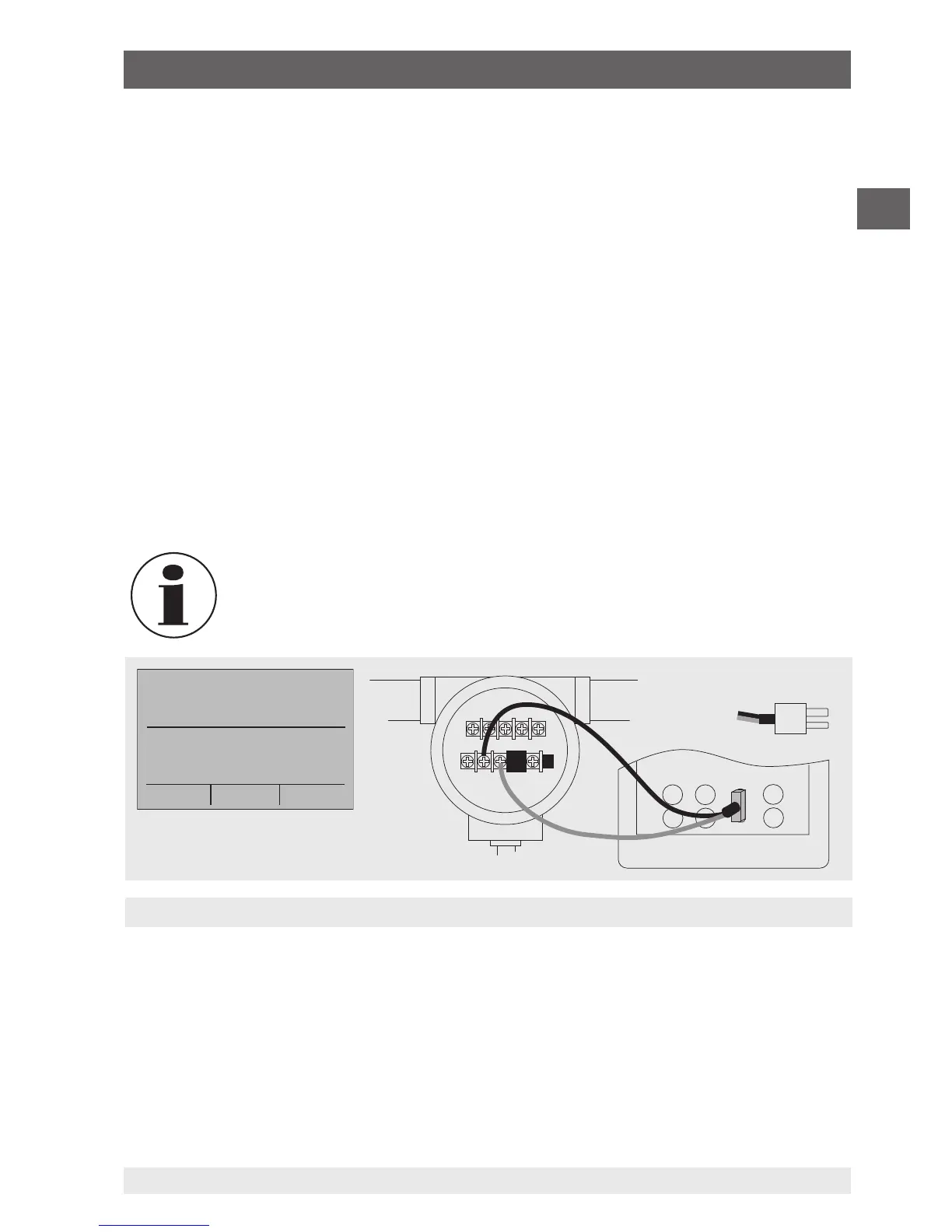

模拟热电偶端子处的温度
热电偶插头
要输出脉冲，请执行以下步骤：
1. 在主菜单中，切换到下部显示区“LOWER”并选择“PULSE”。
2. 设定相应的脉冲单位。
3. 将测试线缆连接到脉冲输出端子（请参见图“电压、频率和脉冲输出连接”）。
4. 使用开始菜单中的功能“COUNTS”设定脉冲数。信号使用“TRIG”键启动和停止。
5. 要更改幅度，在菜单功能“频率或脉冲输出”中选择选项“FREQ LEVEL”。
6.5.8 模拟热电偶
要模拟热电偶，请执行以下步骤：
1. 使用迷你连接器将热电偶的线缆连接到校准仪的输入/输出端（请参见下图）。
2. 在主菜单中，切换到下部显示区“LOWER”并选择“TC”。
3. 输入/输出设定必须设为“OUT”。
4. 在菜单中选择相应的热电偶型号。
5. 选择温度单位。
6. 通过键盘分别输入温度值或电压值。
使用的热电偶线缆必须与校准的热电偶类型匹配。
6.5.9 模拟电阻或电阻温度计
要模拟电阻/电阻温度计，请执行以下步骤：
1. 将 RTD 类型的线缆连接到校准仪的输入/输出端（请参见下图）。
2. 在主菜单中，切换到下部显示区“LOWER”并选择“RTD”。
3. 输入/输出设定必须设为“OUT”。
6.调试、操作
